Prédétermination de la motorisation d'entraînement de la pompe

Question 1

En vous appuyant sur les données techniques, déterminez la puissance mécanique de la pompe pour refouler dans le réservoir.

  • Contenance du réservoir quand le puits est vide = 180 L.

  • Hauteur, h = 3 m ( elle correspond à la hauteur du point le plus bas au point le plus haut c’est dire hauteur d’aspiration (ha)+ hauteur de refoulement (hr)).

  • Hauteur de pertes singulières, (il faut tenir compte des coudes, des restrictions, du frottement dans les conduites) prendre ici hps = 8 m

  • Pression utile Pu = 2 bars.

  • Hauteur manométrique liée à la pression d’utilisation hp = 10m pour une pression de 1 bar.

hmt = h + hps + hp

P = Q .hmt .g

  • P : puissance mécanique (W)

  • Q : débit de l'eau (l/s)

  • hmt : hauteur manométrique totale (m)

  • g : accélération de la pesanteur (m/s²) g = 9,81 m/s²

Pour le débit, il sera déterminé par essais avec fonctionnement en mode manuel de 2 pompes simultanément amorcées.

Trouvez une méthode pour le mesurer.

Question 2

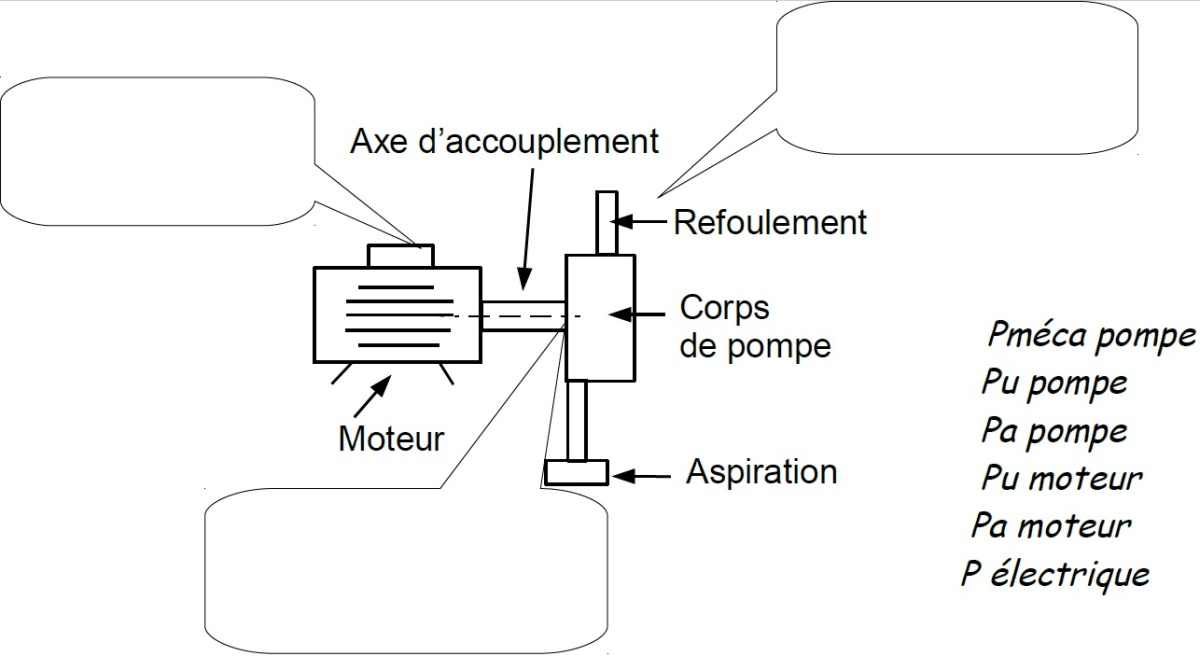

Au fur et à mesure de votre raisonnement, complétez le synoptique ci-dessous sur leDocument réponses libre office [odt], document réponses pd [pdf]f [pdf]et indiquez les valeurs numériques calculées dans la mesure du possible.

Question 3

Relevez les caractéristiques électriques du moteur de la pompe 1. Pour cela, reportez-vous sur la plaque signalétique.

Question 4

Pompe en charge nominale

Mesurez l'intensité et la tension au niveau du bornier du moteur M1 ( XP1) à l'aide du tore 10 spires à l'intérieur de l'armoire, (facteur de puissance constant) calculez la puissance électrique correspondante.

Tore 10 spires [pdf]

Question 5

Après avoir interprété les différents résultats précédents, retrouvez le rendement de l'ensemble et le rendement spécifique de la pompe.
