Discontinuité de la liaison équipotentielle

Méthode

Pour les câblages, respectez :

  • Neutre de couleur bleue

  • Equipotentiel (PE) de couleur verte ou jaune

Question 1

Rb = Ra = 22 Ω

Q1, Q21, Q32 sont non DDR (sans Dispositif Différentiel à courant Résiduel)

Rd est un défaut franc (Rd = 0, "se sera un fil)

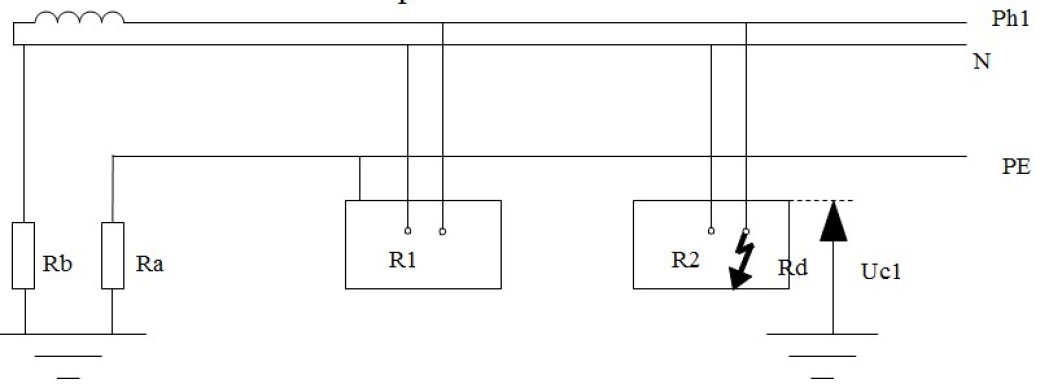

  • Câbler sur la maquette Merlin Gérin [pdf] le schéma ci-contre[1] et compléter le document réponse associé

  • Mettre en place l'appareillage permettant de mesurer la tension Uc1 que nous appellerons également la tension de contact ou le potentiel d'élévation des masses

  • Faire vérifier avant mise sous tension.

Question 2

Question 3

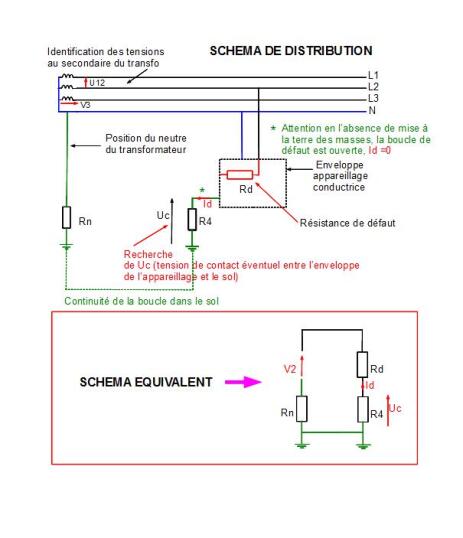

  • Justifier que la tension Uc1=139V environ. Donner la valeur de Id

Question 4

  • Insérez la fonction différentielle au niveau de Q32, la faire apparaître sur le document réponse

  • Faites un essai et argumentez sur l'efficacité de la protection et la disparition du défaut.
