Programmation des actions conditionnées en langage PL7

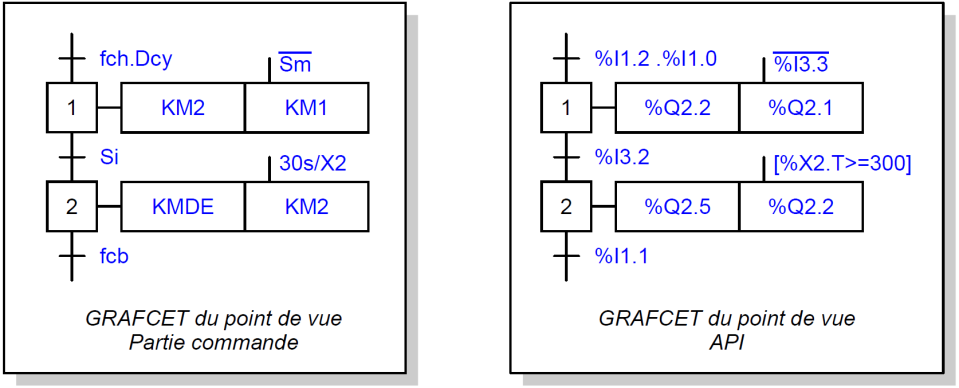

Soit l'extrait d'un GRAFCET ci-cotre

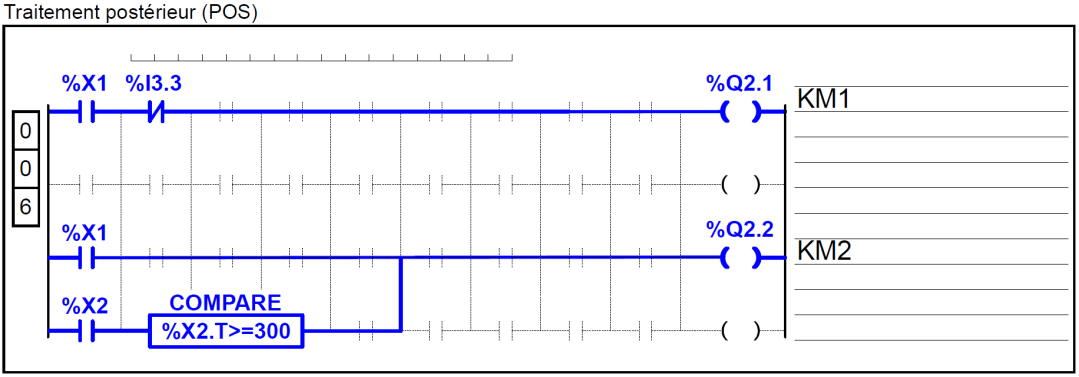

L'équation de l'action :
L'équation de l'action :
Remarque : la base de temps pour une étape « X?.T » est « 100 ms ».
Pour obtenir 30 s = 300 × 100 ms
Soit l'extrait d'un GRAFCET ci-cotre
L'équation de l'action :
L'équation de l'action :
Remarque : la base de temps pour une étape « X?.T » est « 100 ms ».
Pour obtenir 30 s = 300 × 100 ms
