La représentation graphique

Création du graphe d'état

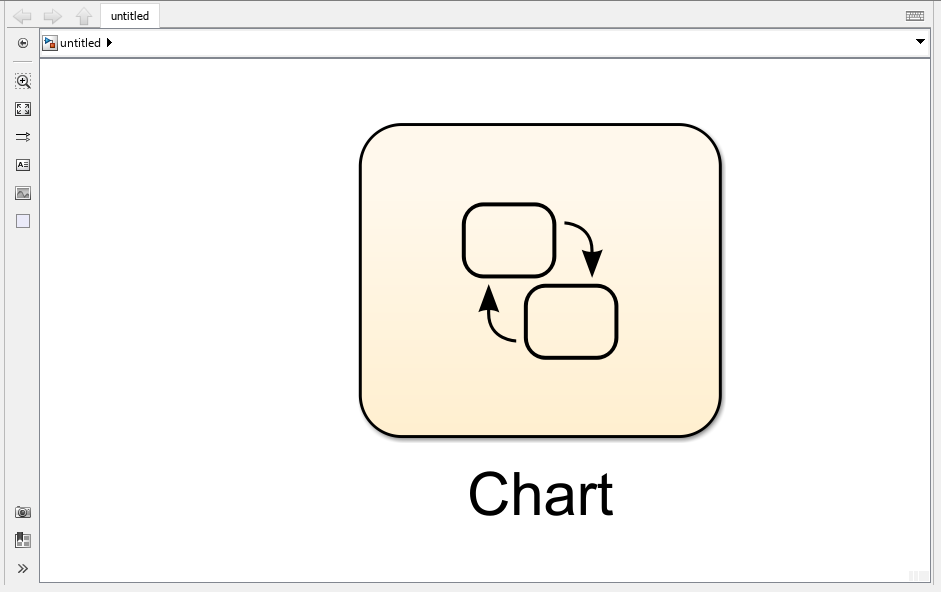

Pour développer un graphe d'états avec Matlab, il faut créer un bloc de description fonctionnel du système (Chart) :

  • Ouvrir la fenêtre librairie browser

  • Sélectionner la librairie stateflow

  • Cliquer-déposer le bloc chart

Il suffit ensuite de double cliquer sur le bloc chart pour pouvoir commencer à représenter votre graphe d'états

Représentation de l'état initial

Il suffit d'utiliser les icônes présents sur la gauche de la fenêtre :

Pour créer des transitions, il faut cliquer sur le bord d'un état puis aller jusqu'à l'état désiré

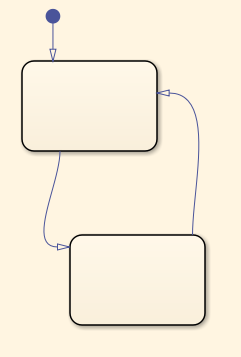

Représentation du graphe d'état

Pour créer des transitions et des nouveaux états, il faut cliquer sur le bord d'un état puis aller jusqu'à l'état désiré. S'i l'état n'existe pas, il sera créé automatiquement.
