Choix de la structure BO/BF
Choix de la structure à piloter
Sur ce système, il est possible de piloter 4 structures :
Essai possible | Structure à piloter | Entrée à renseigner | Schéma-bloc associé |
---|---|---|---|

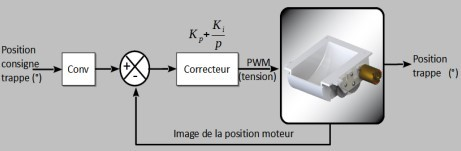

Essai en boucle fermée (BF) | Avec asservissement en position de la trappe (prise en compte du retour capteur, et de la correction apportée par l'unité de commande) | Consigne de position en deg à l'entrée de l'IHM) | |

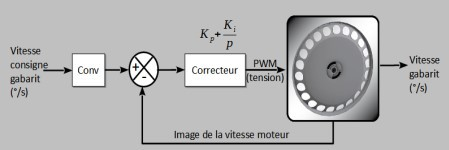

Avec asservissement en vitesse du gabarit (prise en compte du retour capteur, et de la correction apportée par l'unité de commande) | Consigne de vitesse en deg/s à l'entrée de l'IHM) | ||
Essai en boucle ouverte (BO) | Sans asservissement de la trappe (pas de retour capteur envoyé à l'unité de commande) | Commande numérique PWM en incréments (et non tension comme indiquée sur la photo) à l'entrée du hacheur | |
Sans asservissement du gabarit (pas de retour capteur envoyé à l'unité de commande) | Commande numérique PWM en incréments (et non tension comme indiquée sur la photo) à l'entrée du hacheur |

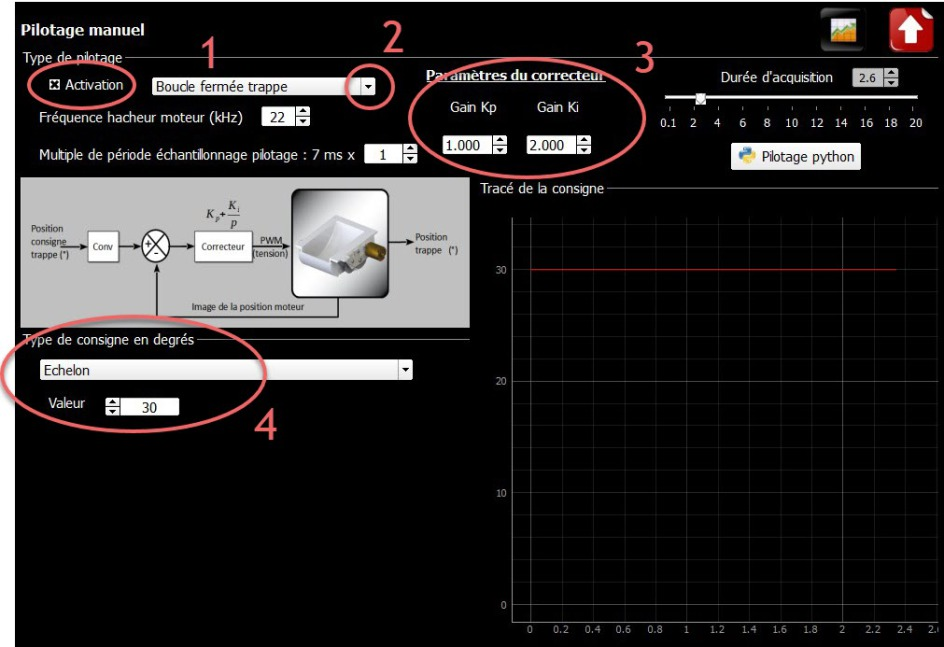

Sélectionner le menu Pilotage pour obtenir la fenêtre ci-dessous.
Cocher la case activation (zone 1) puis choisir la structure à piloter dans le menu déroulant (zone 2).
Les schémas-blocs, représentant la structure à piloter, apparaissent automatiquement.
La fréquence du hacheur utilisé peut être modifiée. La valeur par défaut est automatiquement chargée au démarrage. Il est possible de faire varier cette fréquence de 1 à 30 kHz.
Définition du correcteur (uniquement pour une structure avec asservissement)
La zone "paramètres du correcteur" (zone 3 dans la fenêtre ci-dessus) permet de définir le correcteur (de position ou de vitesse) lorsqu'il est utilisé lors de pilotage en BF.
Chaque correcteur a pour fonction de transfert : \(C(p)=K_p+\dfrac{K_i}{p}\) avec :
\(K_p\) gain proportionnel ;
\(K_i\) gain intégral.
Exemple de réglage par défaut : \(K_p=1\) et \(K_i=0\)
Définition de l'entrée
Voir tableau en haut de la page afin de connaître la grandeur en entrée de l'essai.
La zone 4 de la fenêtre ci-dessus permet de choisir l'entrée :
un échelon
un sinus
une courbe affine par morceaux
La durée de mesure est automatiquement adaptée pour certaines consignes (sinus, affine par morceaux).

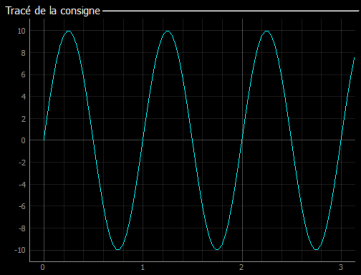

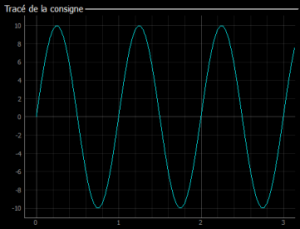

Une zone graphique affiche l'entrée définie.
Les amplitudes maximales des entrées sont limitées pour éviter d'abîmer le volant.
Essai
Cliquer sur le bouton en haut à droite afin d'aller dans la fenêtre de réalisation de l'essai.
