Définir les valeurs des paramètres utilisées dans un fichier Simulink
Dans le script, il faut associer des valeurs aux différents paramètres littéraux utilisés dans le schéma-blocs Simulink, en vérifiant que les unités choisies valident bien les équations utilisées dans les blocs.
Exemple : Définition des valeurs de paramètres d'une fonction de transfert
1
%% Valeurs des paramètres de la fonction de transfert ---------
2
K=4 % en rad/s/V
3
T=1 % en s
Exemple : Définition d'un échelon d'amplitude 10 V, retardé de 2 s par rapport au début de la simulation
1
%% Tension en échelon
2
tinit=2 % en s
3
uinit=0 % en V
4
ufinal=10 % en V

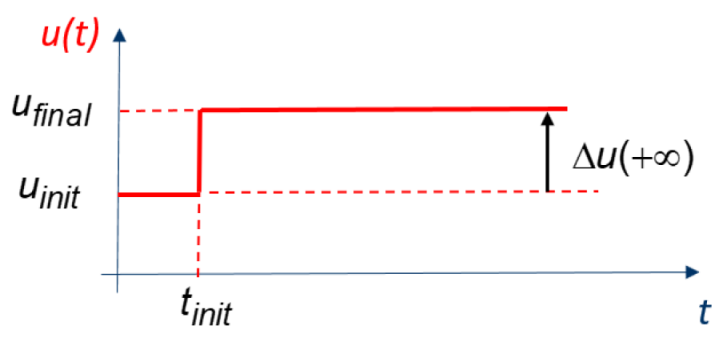

Rappel : Echelon
Exemple : Ddéfinition de la durée de simulation et du pas de temps entre 2 points
1
%% Durée de simulation et pas de temps entre 2 points
2
Tsim=1 % durée de simulation en s
3
Pas=Tsim/10000 % pas de temps entre 2 points en s

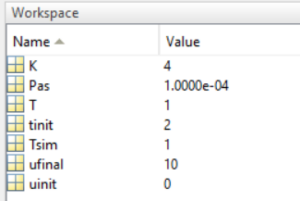

Remarque :
La durée de simulation doit être cohérente avec le temps de réponse du système simulé de façon à observer correctement le régime transitoire de la grandeur simulée.
