Simulation simple allumage

SimulationPremier montage

Il faut chercher les composants et les poser comme indiqué sur l'exemple ci-dessus.

Vous prendrez

  • une carte arduino uno pour s'en servir comme d'une alimentation 5V

  • une platine d'essai pour installer les composants

  • d'une led

  • d'un bouton poussoir

  • d'une résistance à régler sur la valeur 330\( \Omega \)

MéthodeRaccordement du montage

Il faut ensuite mettre des conducteurs de liaison.

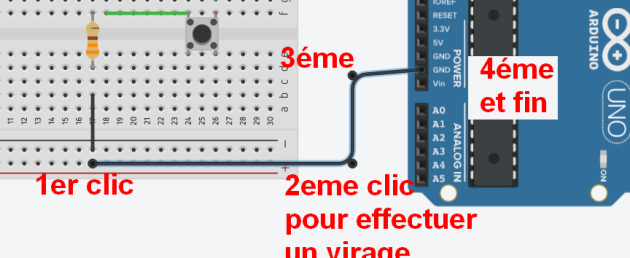

On clique sur le point de départ de connexion jusqu'au point d'arrivée.

En cliquant sur un point de « virage », on peut aligner correctement les conducteurs.

Des lignes vous montrent l'alignement avec les verticales et horizontales.

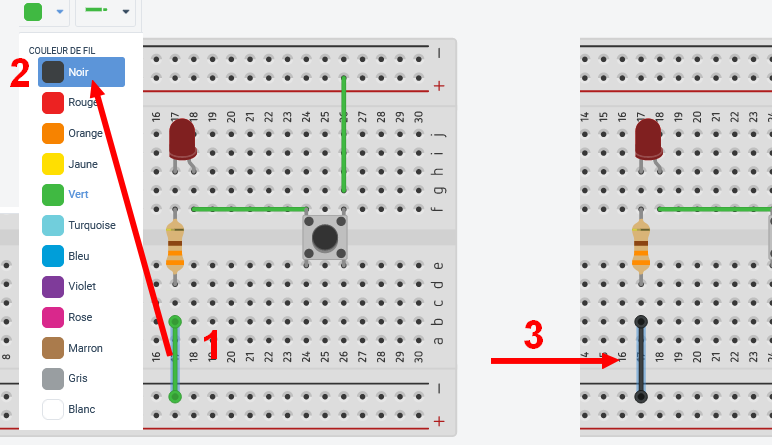

On peut modifier la couleur des conducteurs

  1. il faut cliquer sur le conducteur

  2. il faut choisir une nouvelle couleur

  3. la couleur sera modifiée après validation

Test du fonctionnement

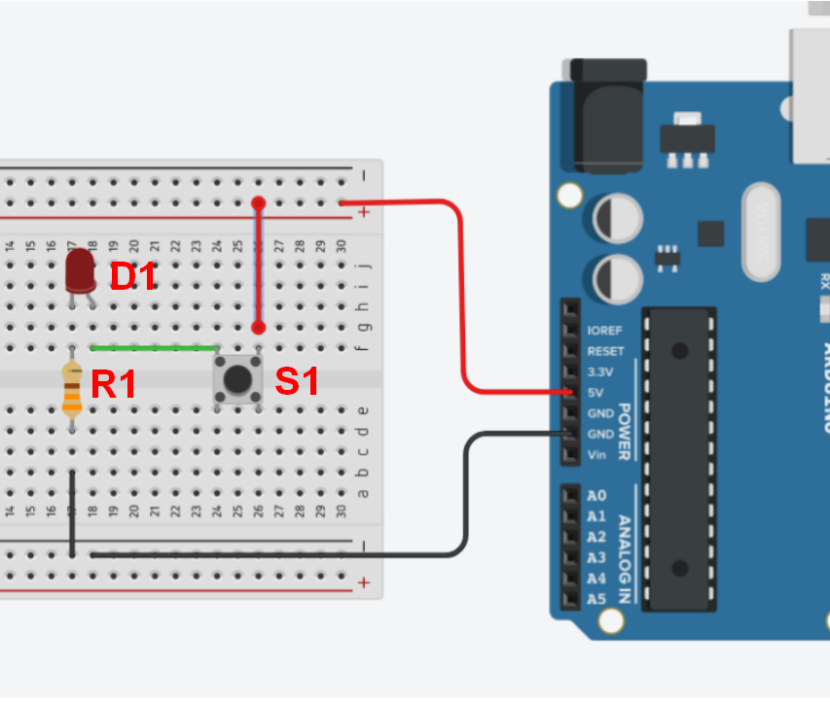

Faites en sorte que votre montage soit une copie conforme de ce montage

Lancer la simulation sur le bouton en haut à droite

Fondamental

Décrire le fonctionnement du montage, que se passe-t-il si l'on appuie sur S1,...

Prendre des copies d'écran des différents fonctionnement

Complément

Tester les modifications du montage, proposées ci-dessous :

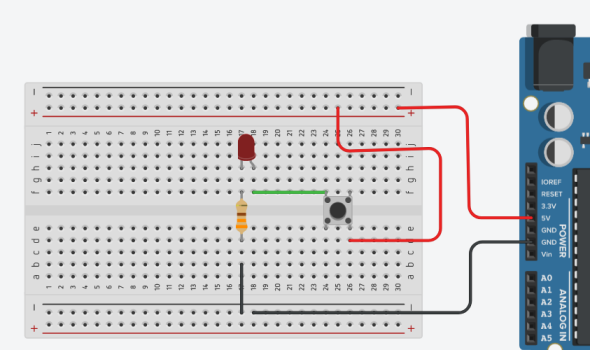

Modification n°1 : déplacement d'un conducteur

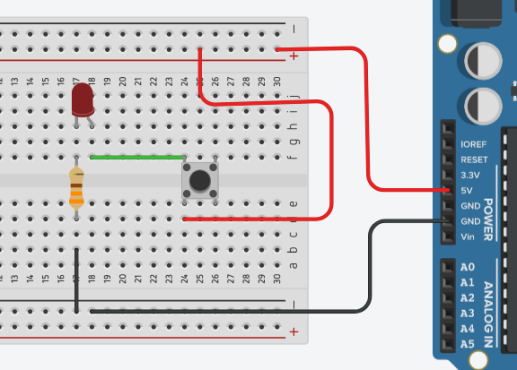

Modification n°2 : déplacement du même conducteur

Conclure sur le fonctionnement du composant S1
