Atelier soudure bande LED

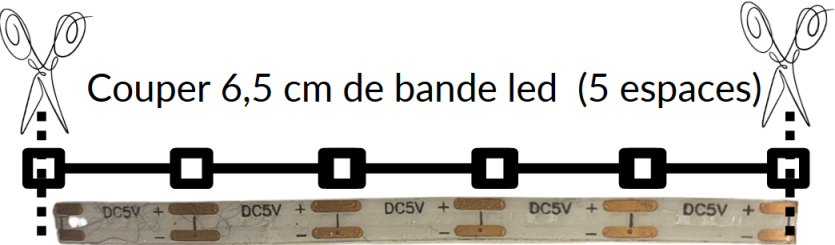

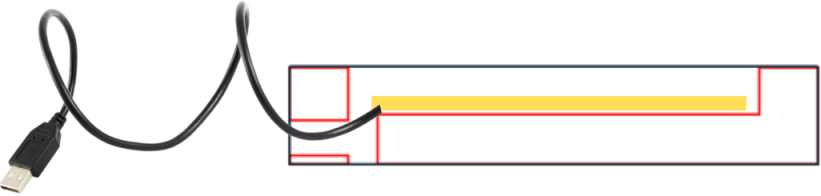

Préparation des connexions :

  • Le fil rouge doit être soudé sur le pôle + de la bande LED.

  • Le fil noir doit être soudé sur le pôle - de la bande LED

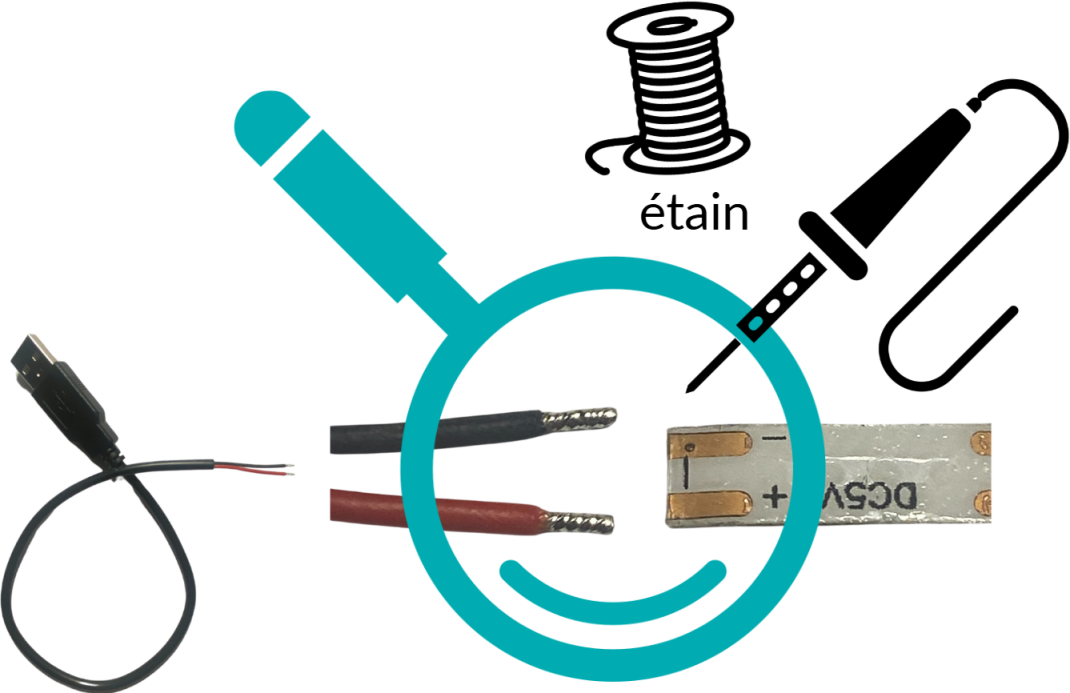

Étamage du circuit et des fils ;

  • Appliquer de la soudure (étain) sur les pastilles cuivrées de la bande LED.

  • Faire fondre l’étain en chauffant avec la panne[1] du fer à souder.

  • Étamer également l’extrémité des fils (rouge et noir) en les chauffant avec le fer à souder et en y déposant un peu d’étain.

Soudure des fils sur la bande LED :

  • Placer le fil noir sur la pastille cuivrée du pôle -

  • Chauffer avec la panne[1] du fer à souder jusqu’à ce que l’étain fonde et adhère correctement

  • Retirer le fer à souder et laisser refroidir naturellement quelques secondes (ne pas souffler)

Conseil

Une soudure réussie est brillante et lisse. Si elle est terne ou granuleuse, il faut la refaire.

Remarque

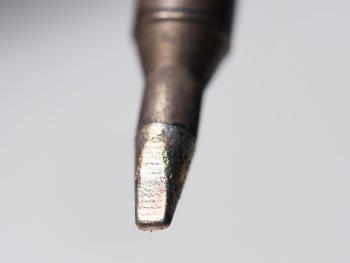

Pour maintenir une panne[1] en parfait état, il est recommandé de la nettoyer régulièrement à l'aide d'une éponge mouillée. Panne d’un fer à souder
