Réaliser un graphique à 2 courbes
Lorsque 2 grandeurs dépendent d'une même 3ème grandeur il peut être utile d'afficher 2 courbes sur le même graphique. On placera en abscisse cette 3ème grandeur.
Exemple : Étude d'un panneau photovoltaïque
Lors de l'étude d'un panneau photovoltaïque on étudiera les courbes de P = f(U) et de I = f(U).
Le tableau de données relevées lors d'une expérimentation est le suivant :
, vous pouvez l'ouvrir avec le lien : fichier_Calc [ods]
Méthode :
Sélectionner tout le tableau,
Insertion diagramme,
XY (dispersion), Points et lignes, Suivant,
dans "Plage de données" , cocher "Séries de données en lignes" et "Première colonne comme étiquette", Suivant, Suivant
Compléter le titre du diagramme et le nom de chaque axe (X : tension ; Y : puissance)

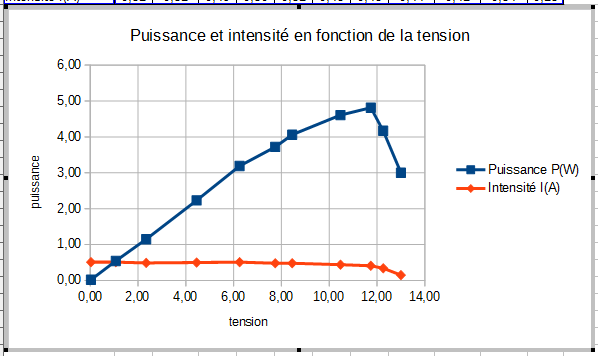

Le graphique comporte 2 courbes comme dans la figure ci-contre
