Créer un volume de révolution

Remarque

Le volume de base est une forme de révolution composée par les cylindres saumon+bleu-vert-rouge-jaune sur la vue de description de la pièce.

L'esquisse correspond au contour magenta. Le volume sera généré par la rotation de ce contour autour de l'axe défini dans lesqueisse.

MéthodeConstruire l'esquisse

CLIQUER sur l'onglet « Esquisse ».

CLIQUER sur sur le bouton « Esquisse »

MéthodeDessiner l'esquisse

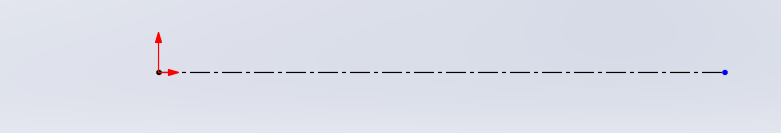

Le volume étant de révolution il faut construire l'axe de révolution :

SÉLECTIONNER l'outil « Ligne de construction »  et le TRACER en étant coïncidant avec l'origine du repère .

  • SÉLECTIONNER l'outil « Ligne »  pour TRACER l'esquisse.

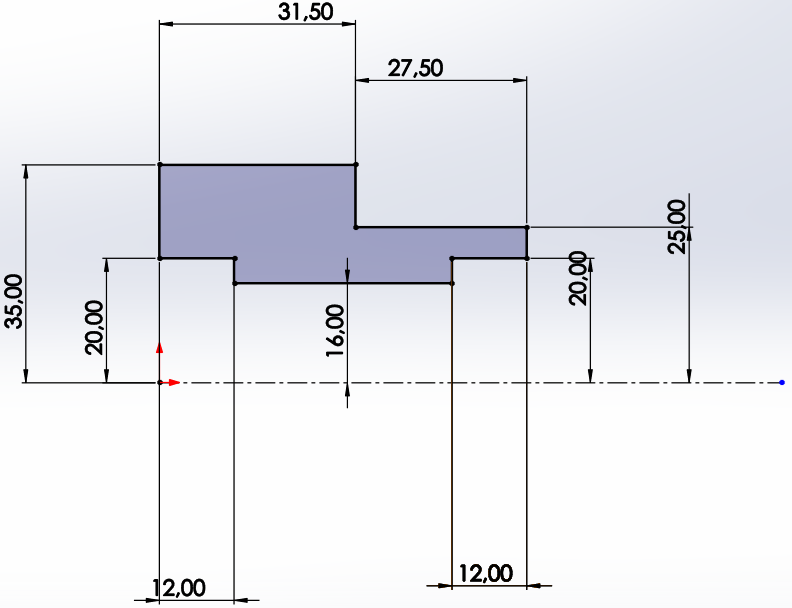

  • À l'aide de l'outil « Cotation intelligente » AJOUTER les cotations ci-contre. L'esquisse devient noire car elle est entièrement contrainte.

TRACER et CONTRAINDRE l'esquisse pour quelle soit entièrement noire.

Remarque

L'esquisse peut-être toute autre forme géométrique dès l'instant qu'elle respecte les règles de construction énoncées dans les préliminaires.

MéthodeGénérer le volume de révolution

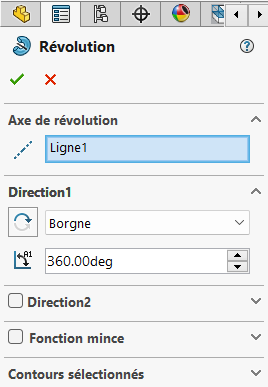

En haut de l'écran, SÉLECTIONNER l'onglet « Fonctions »  puis CLIQUER sur la fonction « Bossage/base avec révolution » .

COMPLÉTER la boite de dialogue avec l'angle de rotation de l'esquisse, généralement 360°

VALIDER
