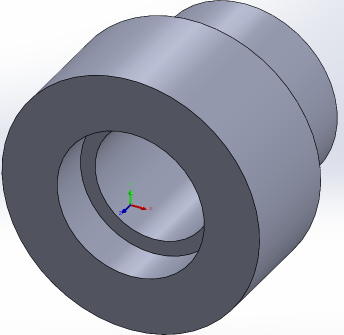

Créer un volume de révolution
Remarque :

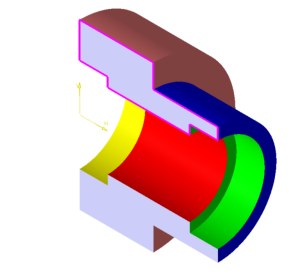

Le volume de base est une forme de révolution composée par les cylindres saumon+bleu-vert-rouge-jaune sur la vue de description de la pièce.
L'esquisse correspond au contour magenta. Le volume sera généré par la rotation de ce contour autour de l'axe défini dans lesqueisse.


Méthode : Construire l'esquisse
CLIQUER sur l'onglet « Esquisse ».

CLIQUER sur sur le bouton « Esquisse »

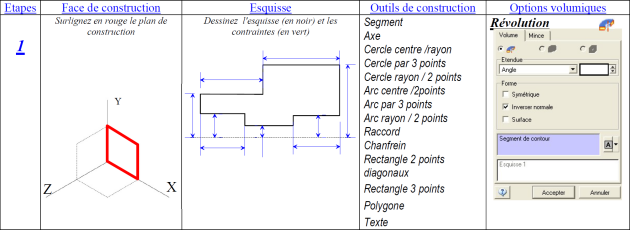

Méthode : Dessiner l'esquisse
Le volume étant de révolution il faut construire l'axe de révolution :
SÉLECTIONNER l'outil « Ligne de construction » et le TRACER en étant coïncidant avec l'origine du repère
.

TRACER et CONTRAINDRE l'esquisse pour quelle soit entièrement noire.
Remarque :
L'esquisse peut-être toute autre forme géométrique dès l'instant qu'elle respecte les règles de construction énoncées dans les préliminaires.
Méthode : Générer le volume de révolution
