Créer un trou lamé

MéthodePositionner le trou

SÉLECTIONNER l'outil « Assistance pour le perçage » .

MéthodeConfigurer le trou

SÉLECTIONNER l'onglet type de perçage « Ancien perçage »

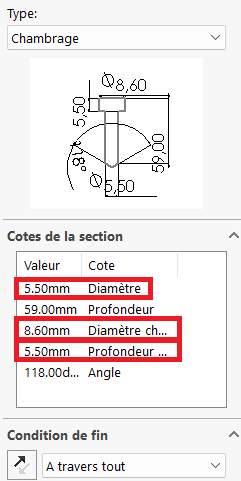

  • CHOISIR le Type de trou « Chambrage ».

  • SAISIR le diamètre de perçage

  • SAISIR le diamètre et la profondeur du chambrage.

  • SÉLECTIONNER la condition de fin « A travers tout » car le trou est traversant.

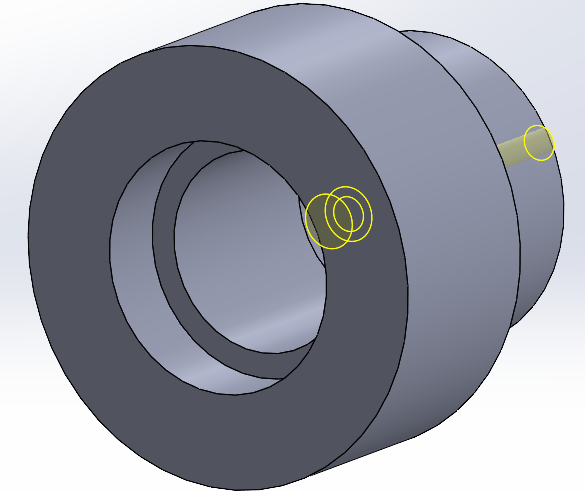

SÉLECTIONNER l'onglet « Position »  et CLIQUER sur la face où doit être positionné le trou.

VALIDER

MéthodePositionner le trou

Dans l'arbre de création, CLIQUER sur le repère triangulaire à gauche de la fonction « Perçage »pour développer les fonctions

FAIRE un clic sur la première esquisse , la fenêtre ci-contre apparaît.

CLIQUER sur l'icône « Editer l'esquisse »

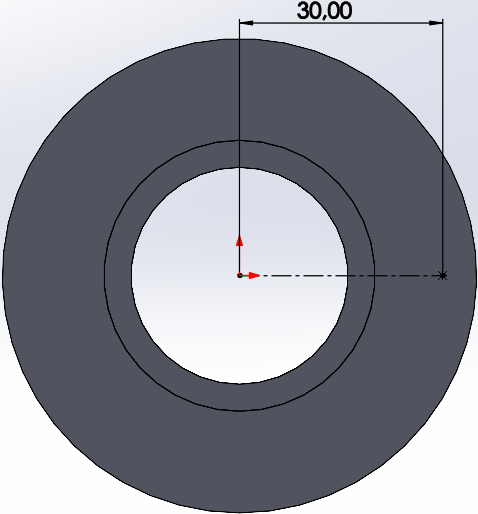

  • À l'aide de l'outil « Ligne de construction » , TRACER une ligne horizontale par rapport à l'origine du repère , pour représenter la distance entre le trou lamé et le centre de la pièce.

  • À l'aide de l'outil « Cotation intelligente » , DÉFINIR la longueur de cette ligne de construction.

  • Tout en appuyant sur la touche « Ctrl », SÉLECTIONNER avec la souris le point représentant le centre du trou lamé et le point représentant l'extrémité de la ligne de construction.

  • RELACHER la touche « Ctrl »,puis dans la fenêtre qui s'est ouverte à gauche de l'écran, SÉLECTIONNER la contrainte « coïncidence »

Le repère du centre du trou se positionne à l'extrémité de la ligne de construction et devient noir car il est entièrement contraint.



FERMER l'esquisse en cliquant en haut à droite de l'écran sur  ou en haut de l'écran dans le bandeau sur l'icône « Reconstruire » .

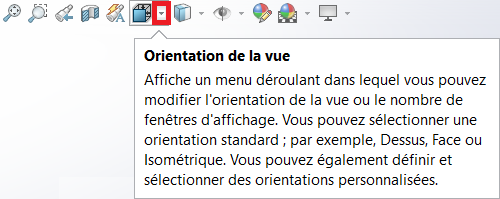

En haut de l'écran, CLIQUER sur le triangle à droite de l'icône « Orientation de la vue »   pour changer l'affichage.

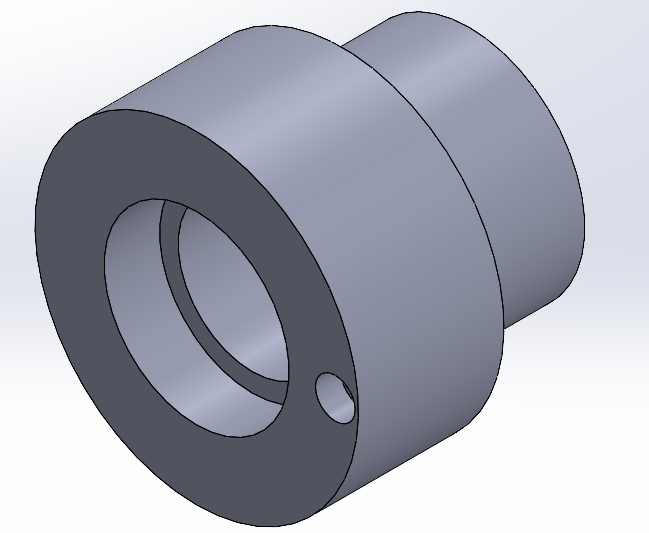

CLIQUER sur « Isométrique »   pour obtenir la vue ci-contre.
