Créer une répétition circulaire

Cette fonction permet de reproduire une ou plusieurs fonctions de manière circulaire.

Méthode

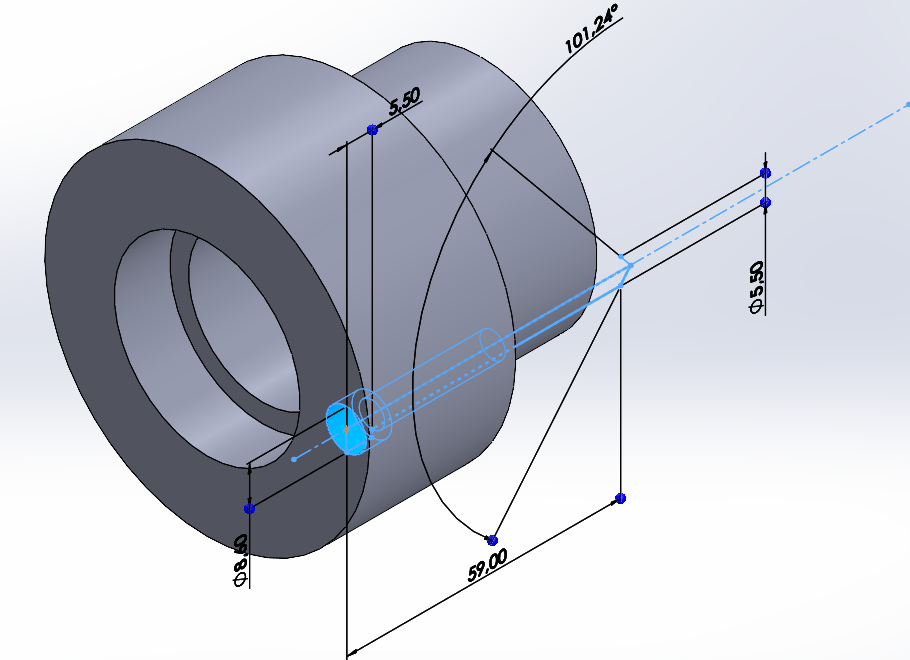

SELECTIONNER en cliquant dans l'arbre de construction la forme à reproduire (le perçage).

En haut de l'écran, CLIQUER sur l'onglet « Fonctions » .

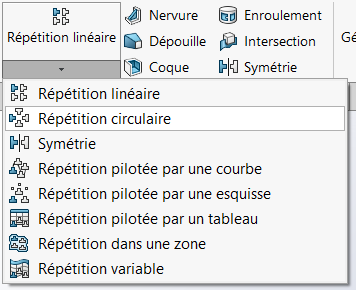

  • CLIQUER sur le repère triangulaire sous « Répétition linéaire »  pour développer le menu.

  • SELECTIONNER l'outil « Répétition circulaire » .

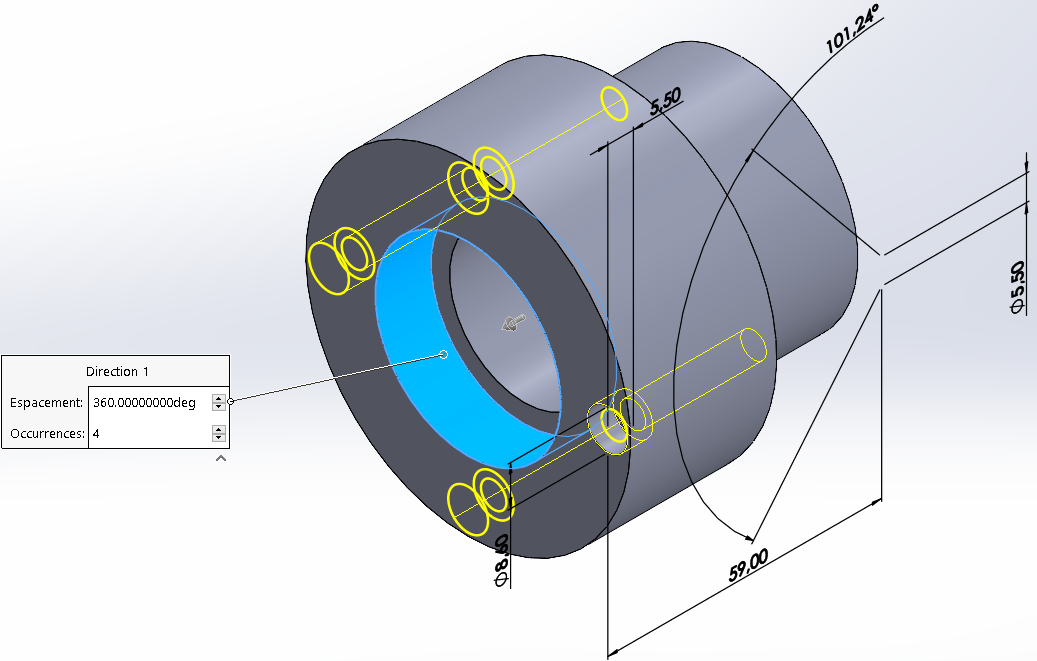

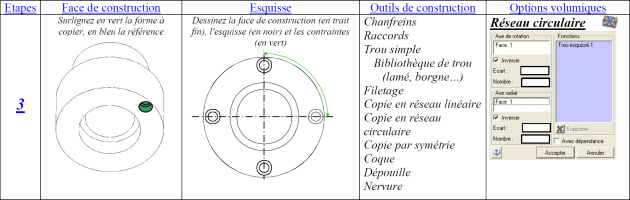

Pour définir la « Direction1 » , CLIQUER sur une surface cylindrique. Par exemple, sur la surface intérieure du trou comme ci-contre.

COMPLÉTER le menu :

  • COCHER espace constant

  •  trous répartis sur 360°

  •  INDIQUER le nombre de trous au final

  • VÉRIFIER que la fonction répétée est bien le « perçage »

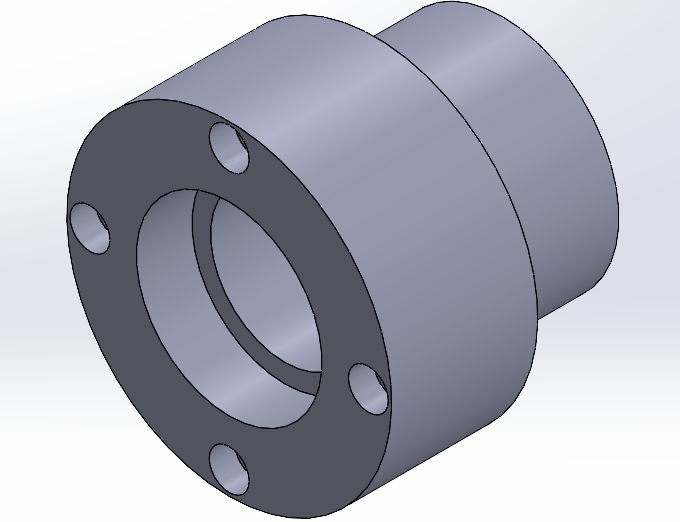

VALIDER  pour obtenir le résultat ci-contre.
