Créer une poche prismatique

Remarque

La réalisation d'une poche suit la même procédure que l'extrusion d'une esquisse mais cette fonction enlève de la matière au lieu d'en ajouter.

MéthodeDéfinir le plan de construction

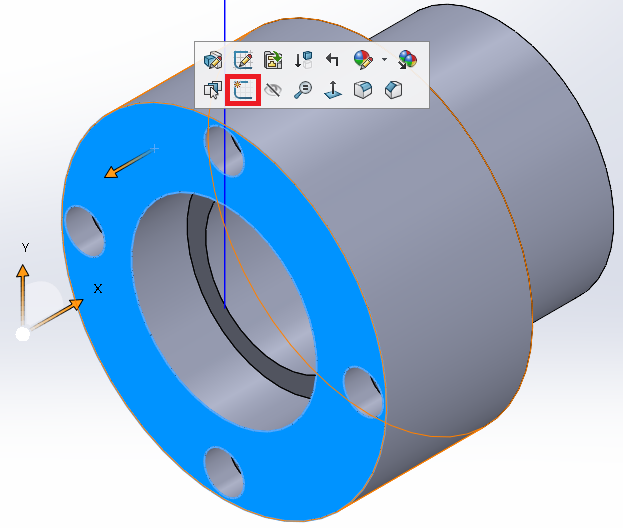

CLIQUER sur la face pour définir le plan de construction.



Dans la fenêtre qui apparaît, CLIQUER sur l'icône « Esquisse »

MéthodeDessiner l'esquisse

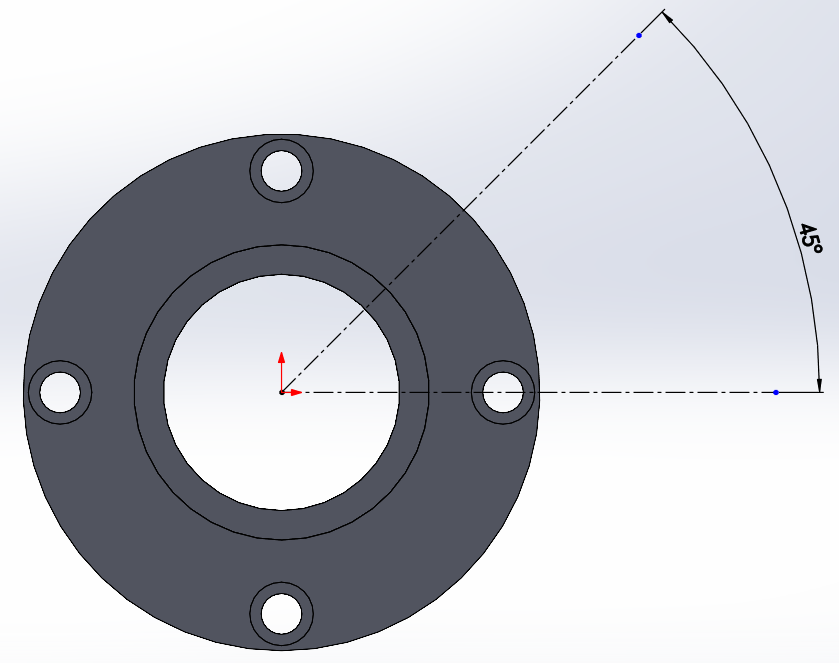

  • À l'aide de l'outil « Ligne de construction » , TRACER une ligne horizontale par rapport à l'origine du repère .

  • À l'aide de l'outil « Ligne de construction » , TRACER une ligne oblique par rapport à l'origine du repère .

  • À l'aide de l'outil « Cotation intelligente » , DÉFINIR un angle de 45° entre les deux lignes de construction..

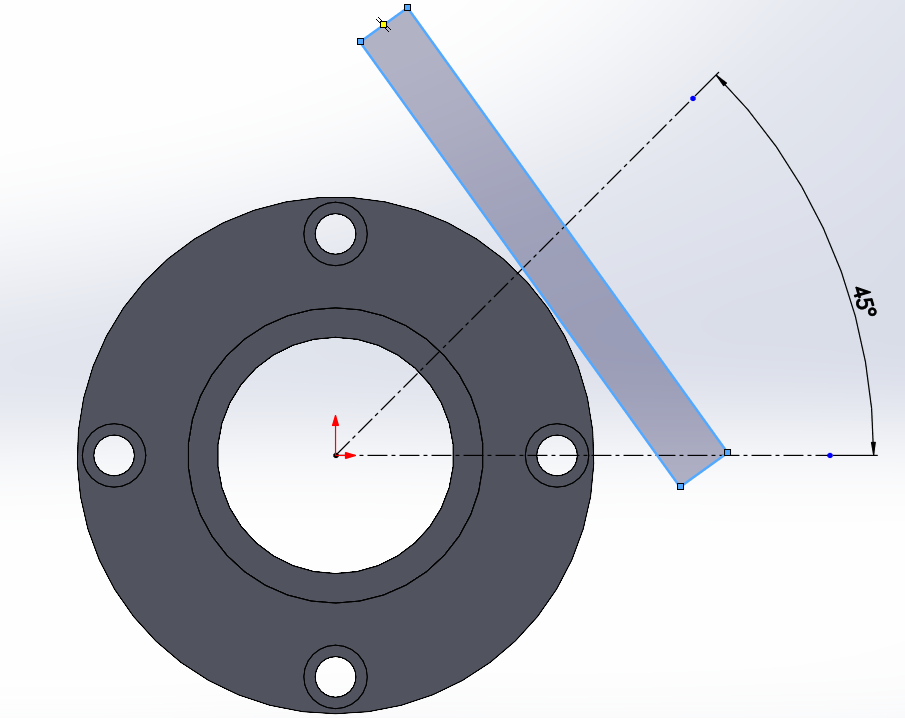

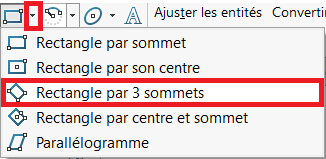

 DÉVELOPPER le menu des rectangles en cliquant sur le repère triangulaire à droite puis SÉLECTIONNER la fonction « Rectangle par 3 sommets » .

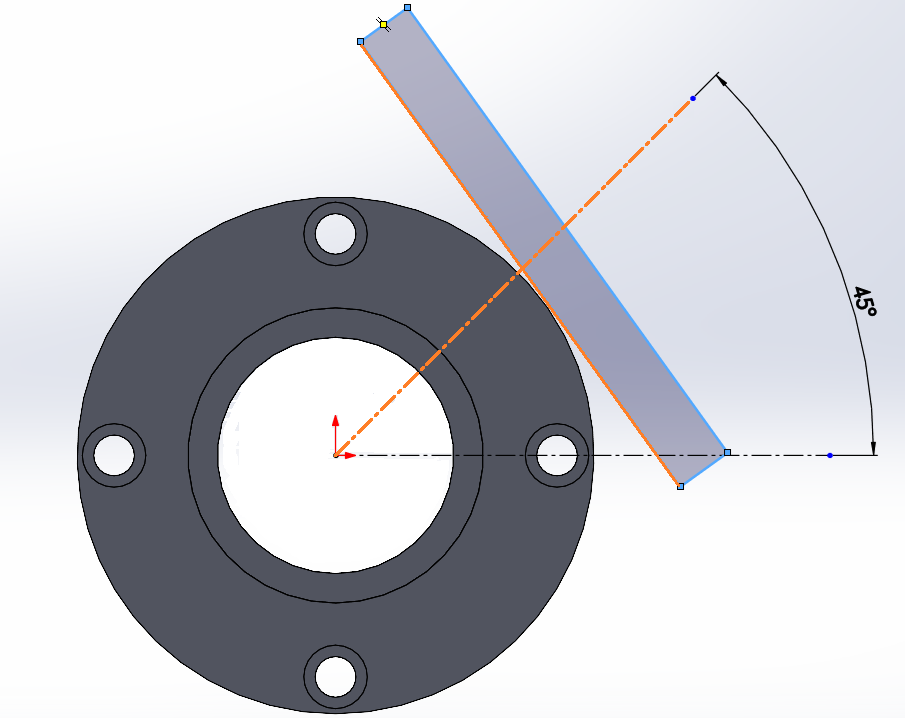

  • Tout en appuyant sur la touche « Ctrl », SÉLECTIONNER avec la souris la ligne de construction à 45° et le côté du rectangle qui doit être perpendiculaire à cette ligne de construction.

  • RELACHER la touche « Ctrl »,puis dans la fenêtre qui s'est ouverte à gauche de l'écran, SÉLECTIONNER la contrainte « Perpendiculaire » .

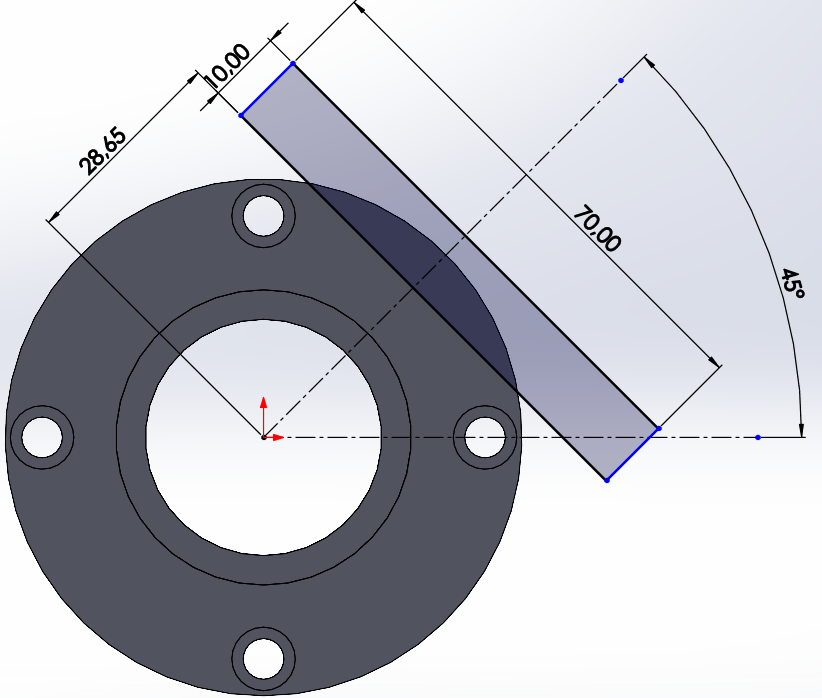

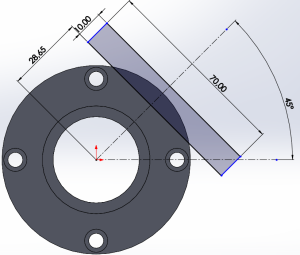

À l'aide de l'outil « Cotation intelligente » , AJOUTER les cotations ci-contre.

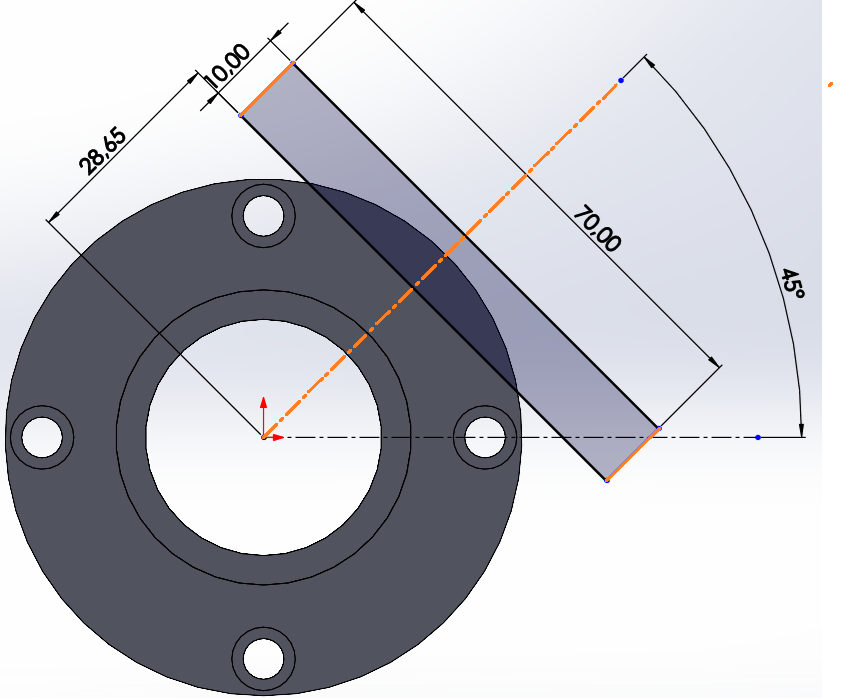

  • Tout en appuyant sur la touche « Ctrl », SÉLECTIONNER avec la souris les deux lignes extrêmes du rectangle (de longueur 10mm) et la ligne de construction à 45°.

  • RELACHER la touche « Ctrl »,puis dans la fenêtre qui s'est ouverte à gauche de l'écran, SÉLECTIONNER la contrainte « Symétrique » .

L'esquisse doit être maintenant de couleur noire car entièrement contrainte.

MéthodeGénérer la poche

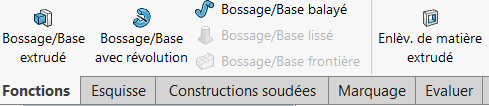

En haut de l'écran, SÉLECTIONNER l'onglet « Fonctions »  puis CLIQUER sur la fonction « Enlèv. de matière extrudé » .

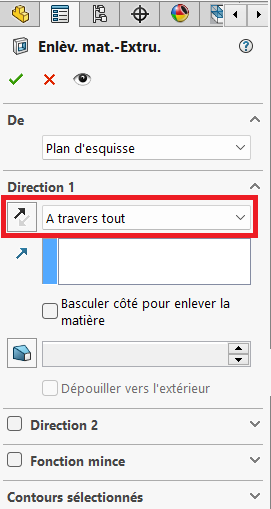

COMPLÉTER la boite de dialogue en précisant que l'enlèvement de matière se fera sur toute la pièce « À travers tout ».

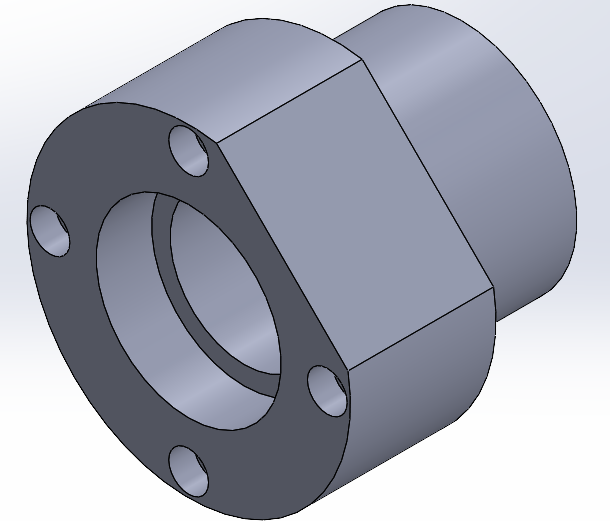

VALIDER
