Créer un chanfrein

DéfinitionUn chanfrein :

C'est une petite surface conique réalisée pour supprimer une arrête vive. Il est généralement fait pour :

  • Éviter les risques de blessure pour les utilisateurs et / ou les techniciens de maintenance du système sur lequel est installé la pièce.

  • Faciliter l'assemblage avec les autres pièces du mécanisme

MéthodeSélectionner la fonction chanfrein

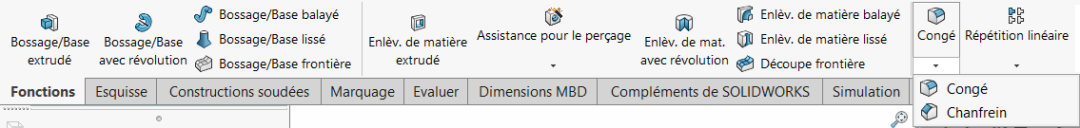

En haut de l'écran, SÉLECTIONNER l'onglet « Fonctions » puis CLIQUER sur le repère triangulaire sous « Congé »  pour dérouler le menu.

SÉLECTIONNER l'icône «  Chanfrein »

MéthodeDéfinir les dimensions du chanfrein

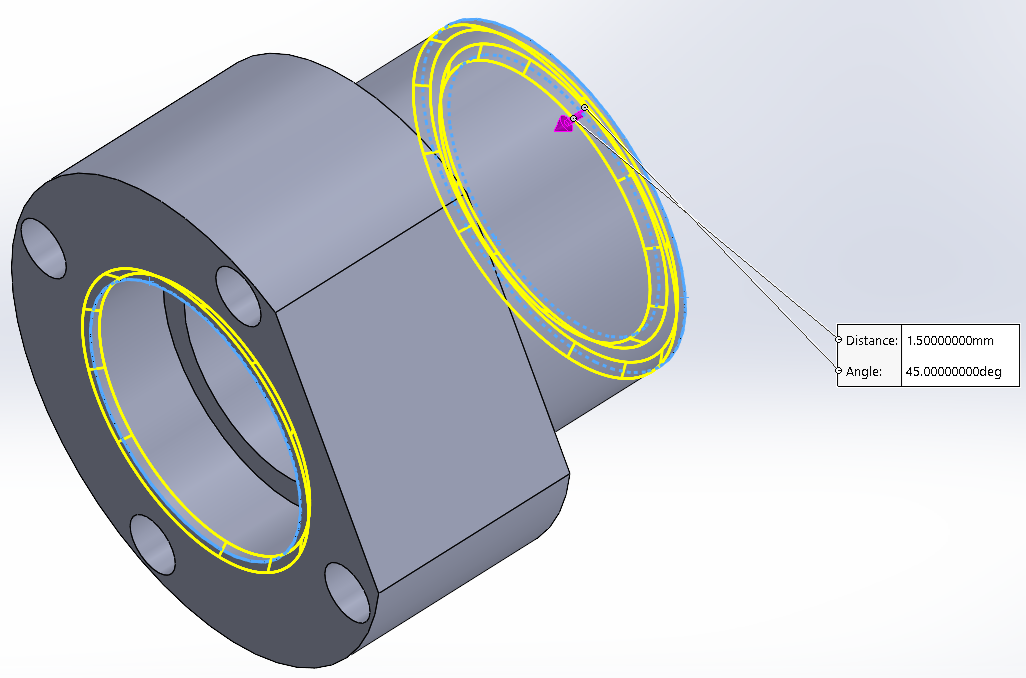

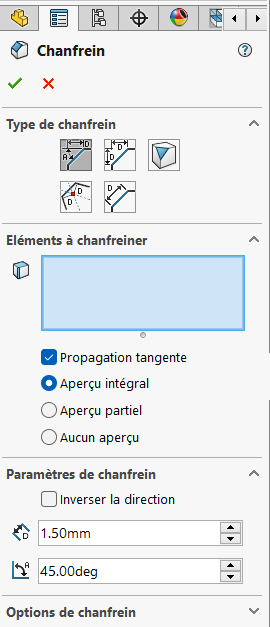

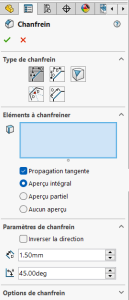

Dans la fenêtre « Chanfrein » qui s'ouvre à droite de l'écran, SAISIR :

  • Le type de chanfrein « Angle Distance »

  •  La longueur

  •  l'angle.

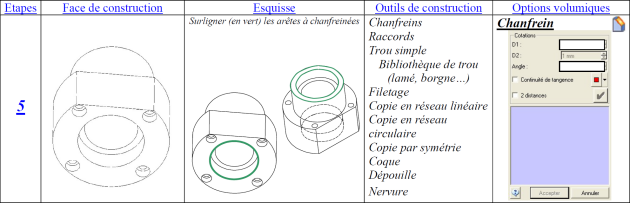

MéthodeSélectionner les arêtes à chanfreiner

SÉLECTIONNER une à une les arêtes à chanfreiner.

Les éléments à chanfreiner apparaissent dans la fenêtre

En cas d'erreur, en faisant un clic droit sur le nom d'une des arêtes, il est possible de la supprimer de la sélection.

VALIDER



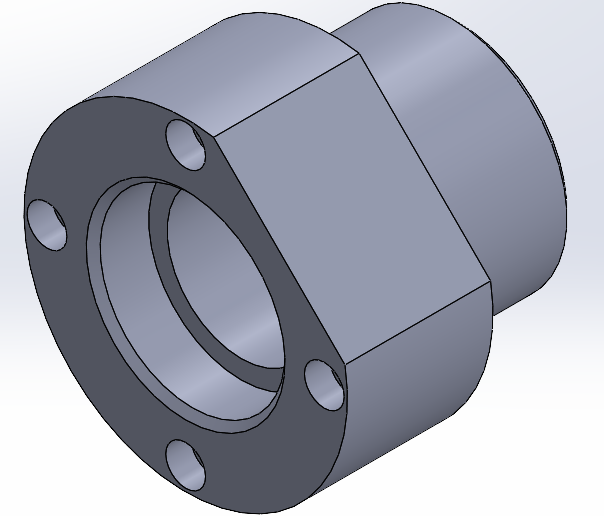

Toutes les chanfreins seront de la même dimension.
