Chaîne d'information, chaîne de puissance

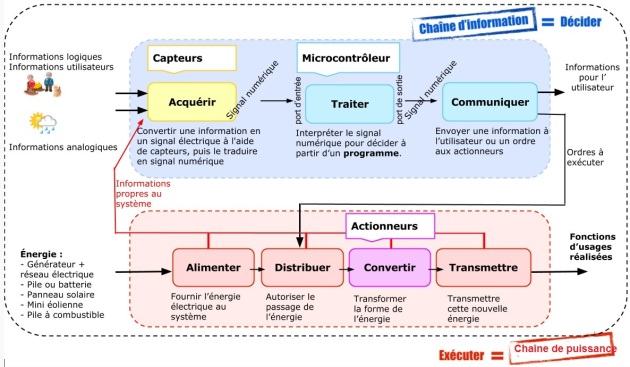

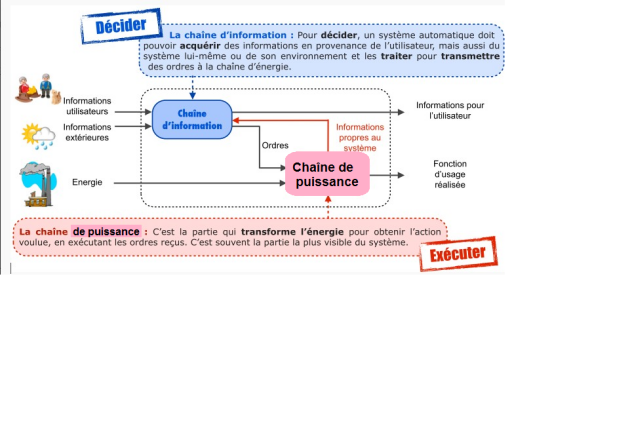

  • La structure fonctionnelle générale d'un système autonome peut être représentée sous la forme d'une chaîne de puissance pilotée par une chaîne d'information

  • Aux ordres de la chaîne d'information, l'énergie est acheminée à l'actionneur (moteur, vérin...) pour réaliser l'action (rotation, translation....)

Complément

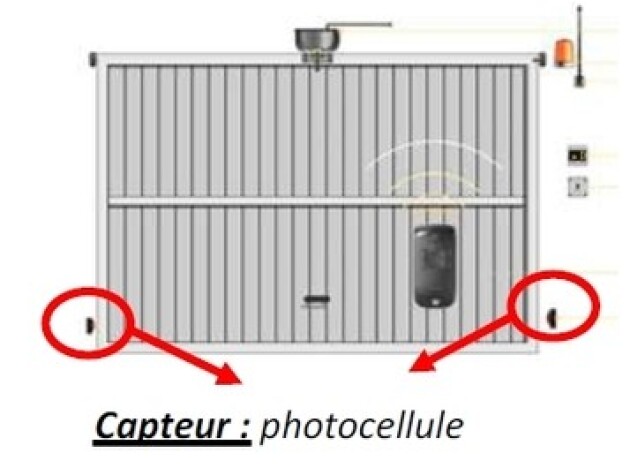

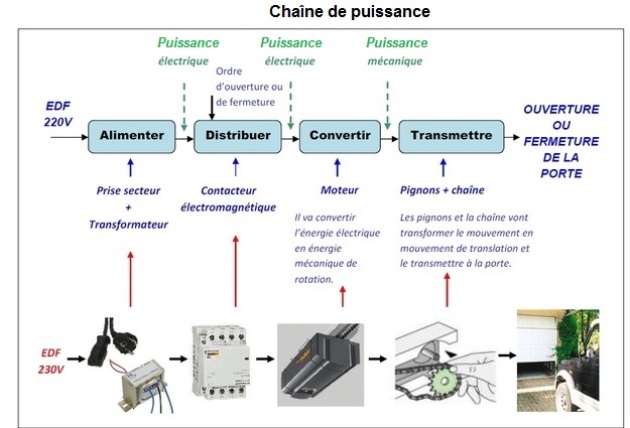

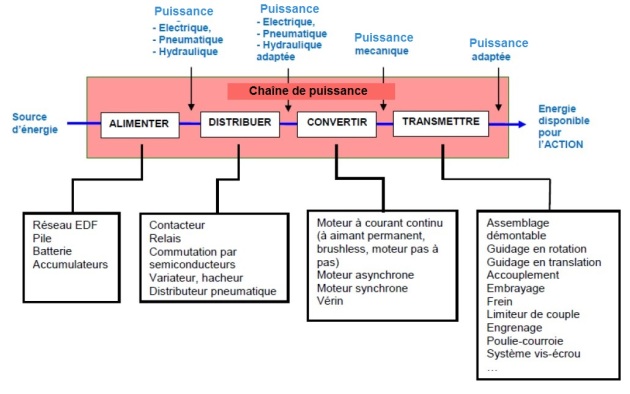

  • Prenons pour exemple la porte automatisée de garage [3], nous retrouvons  4 fonctions élémentaires de la chaîne de puissance ALIMENTER, DISTRIBUER, CONVERTIR, TRANSMETTRE

  • Elles sont nécessaires pour assurer les mouvements d'ouverture et de fermeture de la porte

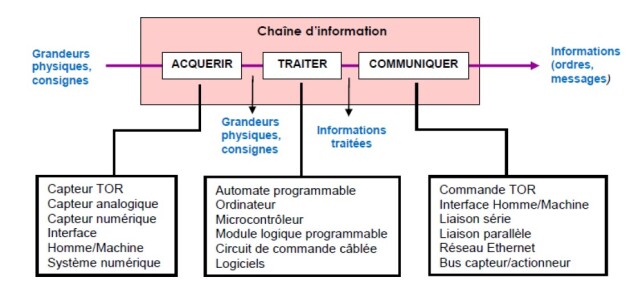

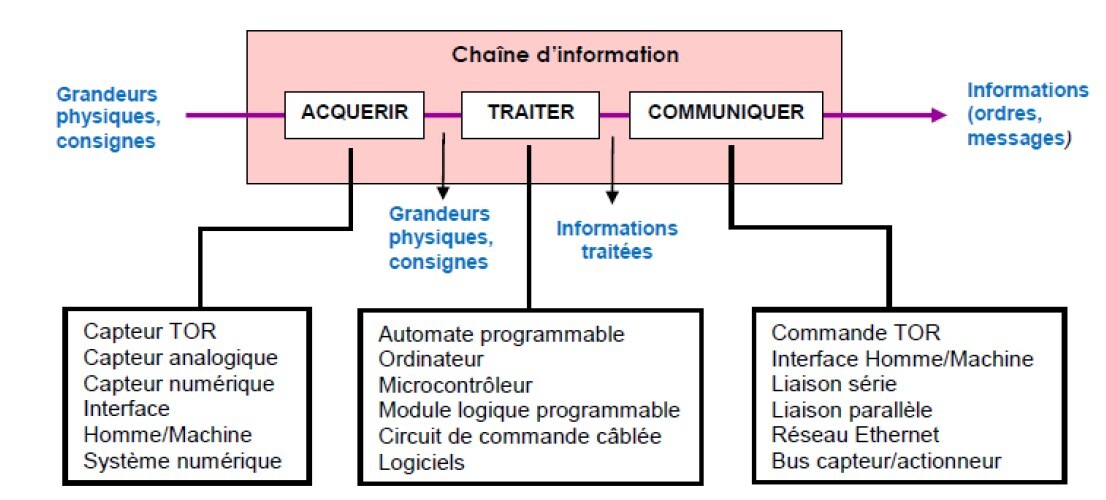

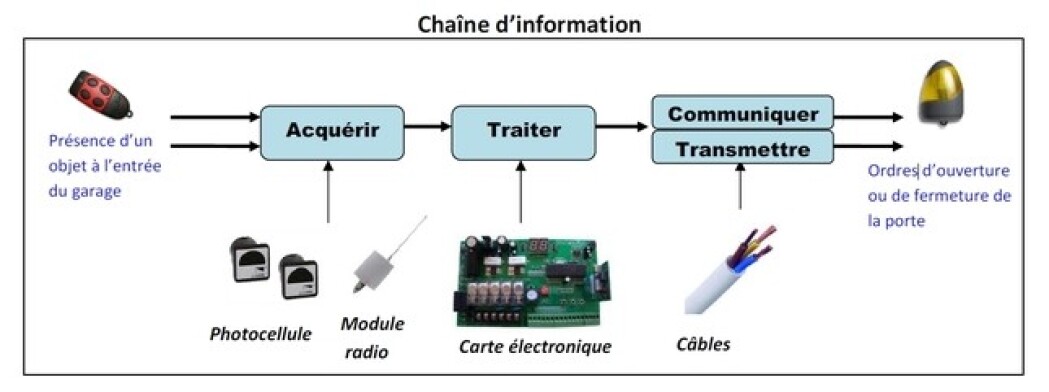

  • La chaîne de puissance est contrôlée par les ordres reçus de la chaîne d'information. qui elle même dialogue via la télécommande, le digicode, et la balise lumineuse avec l'environnement ectérieur
