Liaisons - Schémas cinématiques
Q14 / COLORIER les pièces appartenant aux classes d'équivalence suivantes, en respectant le code couleur : Ensemble Axe Moteur (bleu), Ensemble Récepteur (vert).
Remarque : Coloriage
NE PAS COLORIER le sous-ensemble fixe (bâti, stator du moteur).

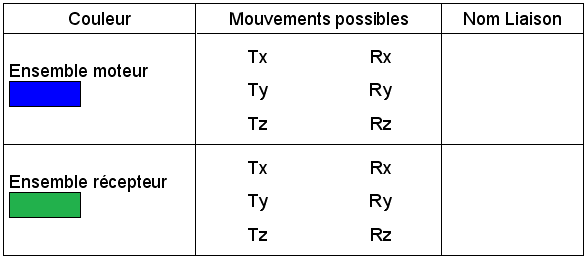

Q15 / Pour chaque classe d'équivalence, INDIQUER dans le tableau le(s) mouvement(s) possible(s) (à ENTOURER).
EN DÉDUIRE le nom des liaisons correspondantes.

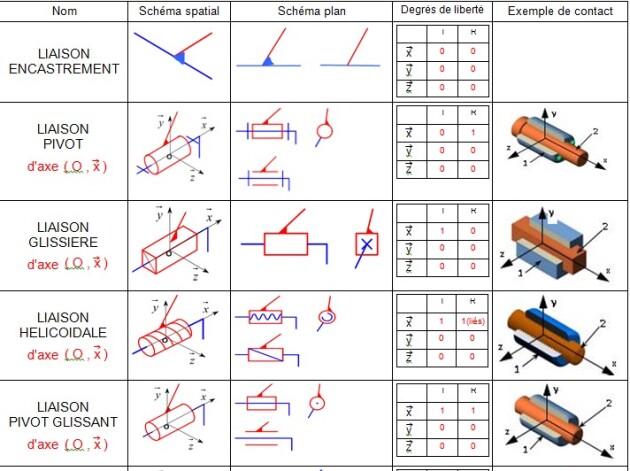

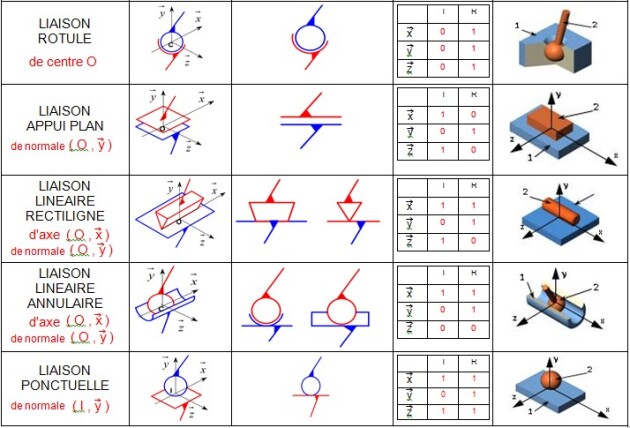

|Liaisons Encastrement-Pivot-Glissière-Hélicoïdale-Pivot glissant.jpg[1]Liaisons Rotule-Appui Plan-Liéaire Rectiligne-Linéaire Annulaire-Ponctuelle.jpg[2]

Complément : Notations
Tx : Translation suivant l'axe x.
Ry : Rotation autour de l'axe y.

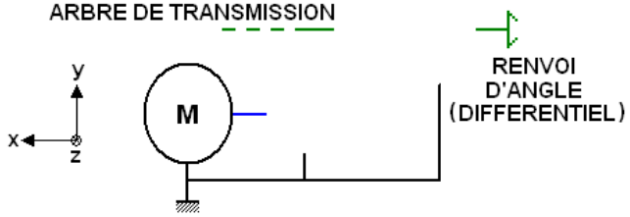

Q16 / COMPLÉTER le schéma cinématique proposé : REPRÉSENTER par leur symbole les liaisons mises en jeu, le réducteur. RESPECTER les couleurs proposées pour les différentes classes d'équivalence.
