6 / Schéma cinématique

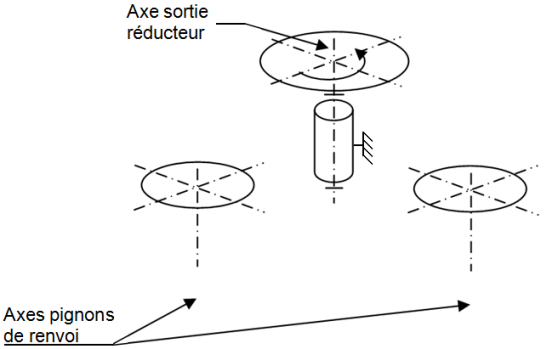

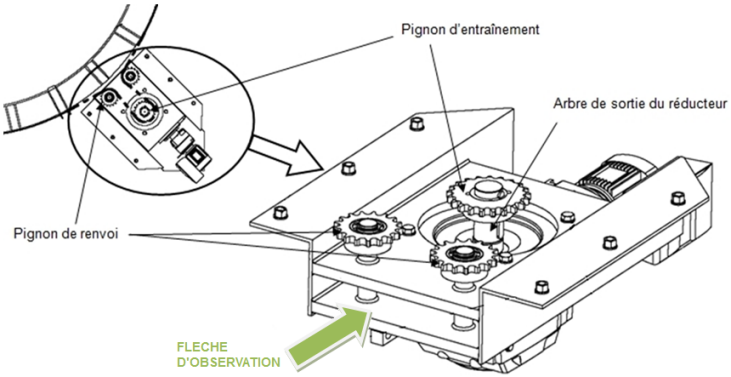

Q14 / OBSERVER le dispositif d'entraînement ci-dessus. COMPLÉTER le schéma cinématique (3D) vu selon la flèche d'observation, FAIRE APPARAÎTRE :

  • la chaîne

  • les deux liaisons manquantes

INDIQUER le sens de rotation des pignons de renvoi ainsi que celui de la chaîne.

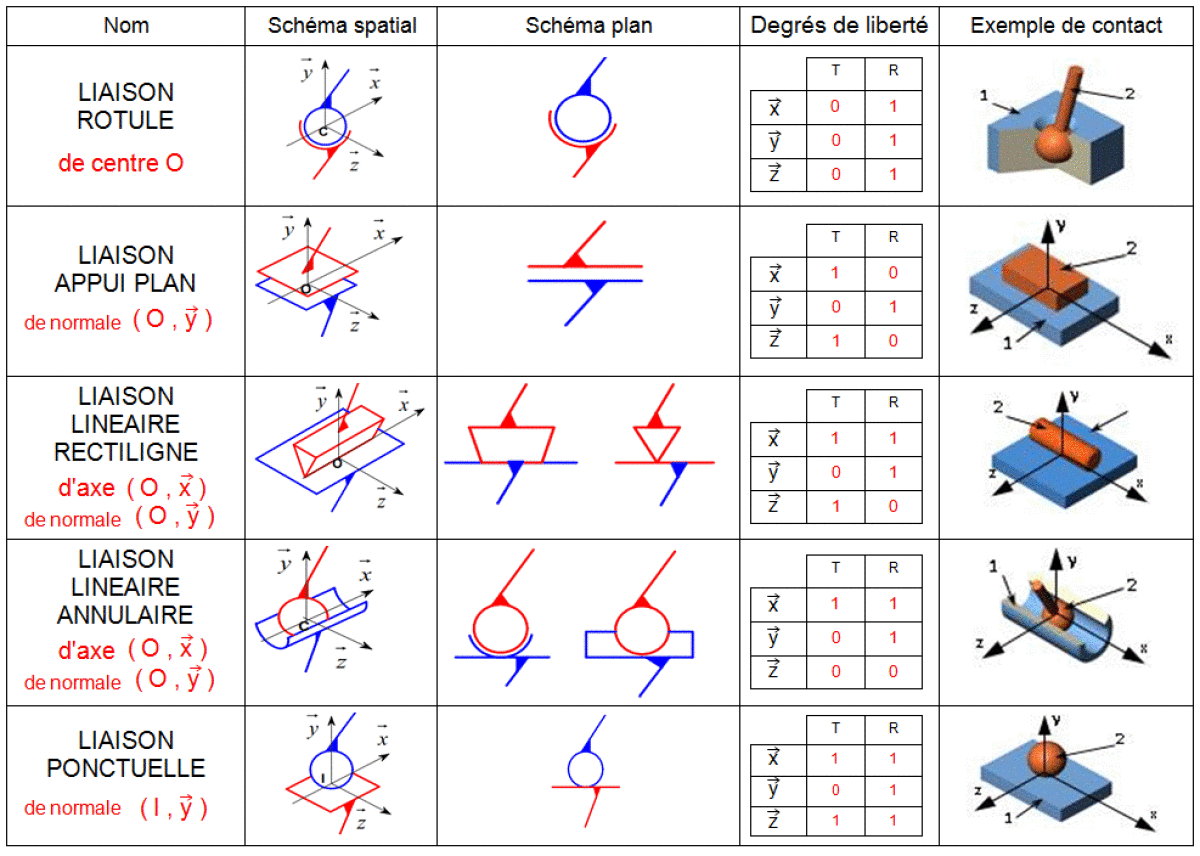

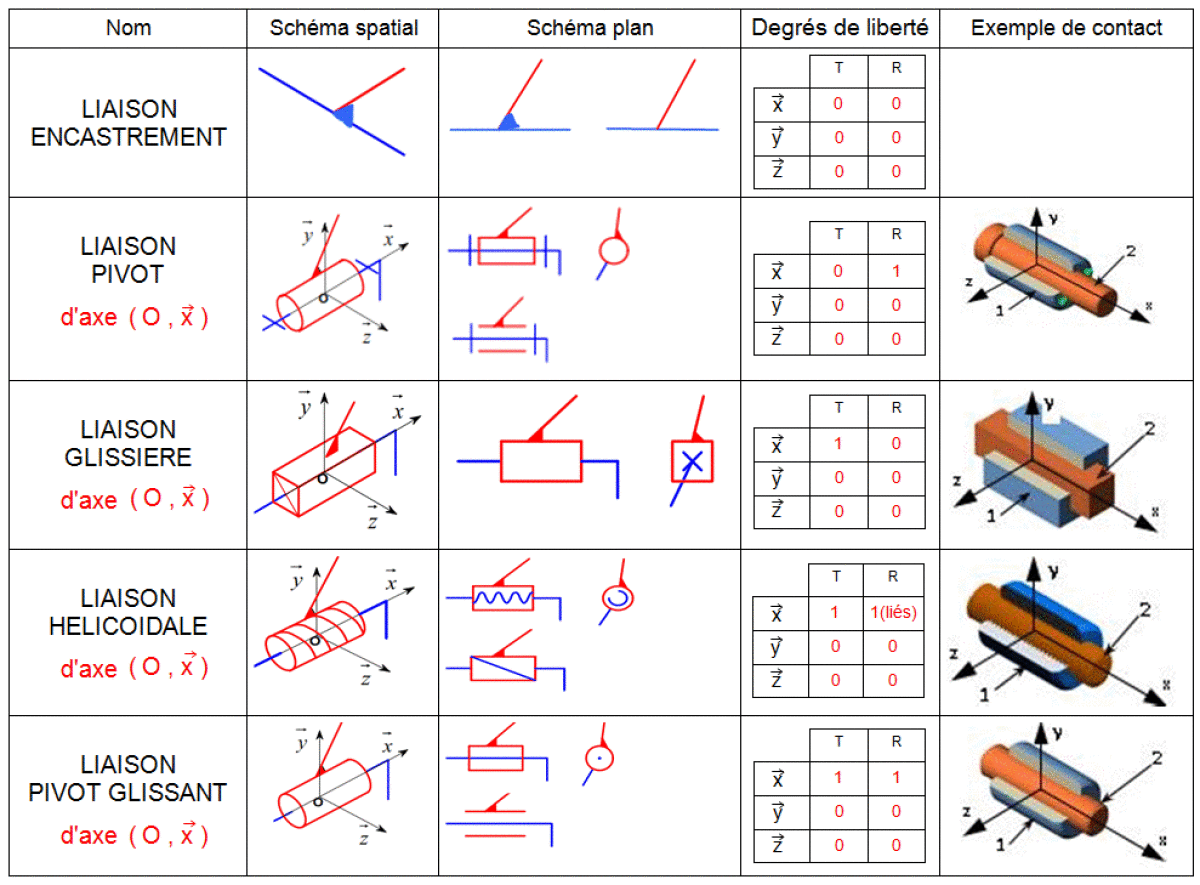

Liaisons : | Liaisons Encastrement - Pivot - Glissière - Hélicoïdale - Pivot Glissant[1] | Liaisons Rotule - Appui Plan - Linéaire Rectiligne - Linéaire Annulaire - Ponctuelle[2] |
