Matlab - Modifier ou visualiser les paramètres d'un bloc
Dans un modèle, certains blocs peuvent être paramétrés. Pour accéder au paramétrage :
STOPPER (le cas échéant) la simulation avec le carré noir de la barre d'outils
DOUBLE CLIQUER sur le bloc. Une fenêtre de dialogue apparaît.
EFFECTUER le paramétrage (ou la consultation)
VALIDER les modifications (boutons OK ou Apply)

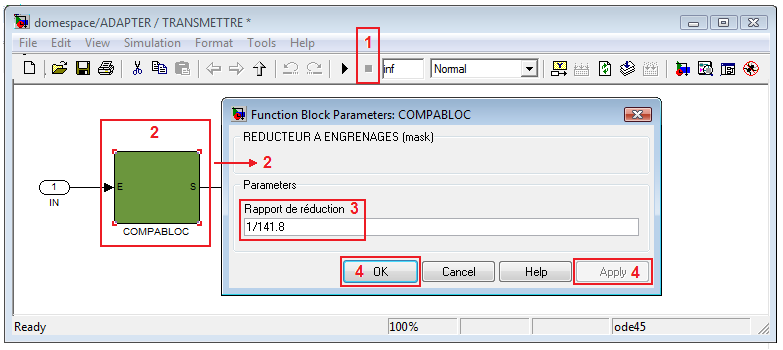

Exemple : Paramétrage du bloc COMPABLOC
Le rapport de réduction est renseigné avec comme valeur numérique : 1/141.8
Il faut ensuite (RE)LANCER la simulation avec le bouton RUN (flèche noire de la barre d'outils).
Remarque : Moyens de renseigner les paramètres
Un bloc peut comprendre plusieurs paramètres à renseigner.
S'il faut souvent écrire une valeur numérique, on peut aussi être amené à choisir dans une liste déroulante, ...
Remarque : Blocs non paramétrables
Certains blocs ne proposent aucun paramétrage.
En double cliquant sur de tels blocs, on accède malgré tout à quelques informations importantes.

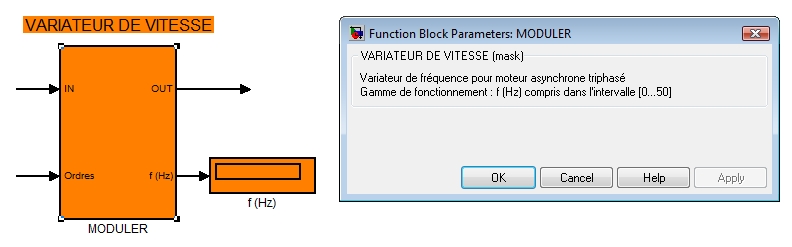

Exemple : Bloc Moduler
Le bloc permet la modélisation d'un variateur de fréquence pour moteur asynchrone triphasé.
La gamme de fonctionnement en fréquence s'étend de 0 à 50Hz.
