Structures métalliques

DéfinitionPoutre

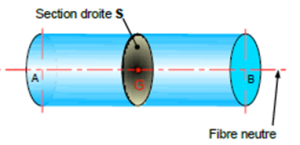

Une poutre est un solide engendré par une surface plane S dont le centre de gravité G décrit un arc (AB) d'une courbe, S restant perpendiculaire à la courbe.

L'arc (AB), ensemble des centres de gravité est appelé ligne moyenne (ou fibre neutre).

La surface S est appelée section droite de la poutre. Elle ne varie pas, sinon, de façon régulière et modérée.

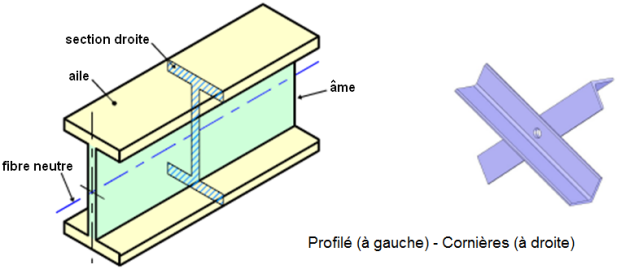

Profilés - Cornières à ailes égales ou en L

Les profilés en I, H et U sont caractérisés par :

  • deux ailes

  • une âme qui relie les deux ailes.

Les cornières possèdent deux ailes à 90°. Les ailes sont égales ou non.

Éléments de vocabulaire en structures métalliques

Repérage

On repère les éléments par un système de quadrillage entre les files de poteaux et les portiques.

Exemple : Poteau A3

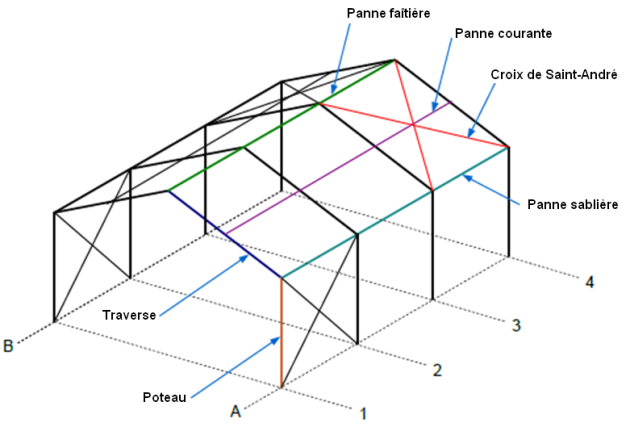

Éléments principaux

  • Poteau : élément porteur vertical

  • Traverse : élément de toiture qui supporte les pannes

  • Panne : poutre de toiture

  • Portique : ensemble formé par les poteaux et les traverses

  • Croix de Saint André : Profilés monté en croix qui assurent la stabilité

    (aussi nommé « contreventement » pour les pignons ou les longs pans)
