PFS 3 forces concourantes

Vérifier la résistance mécanique de l'abri une fois celui-ci couvert de panneaux photovoltaïques destinés à minimiser l'impact environnemental de l'infrastructure.

CONSULTER la mise en situation.

| Mise en situation |

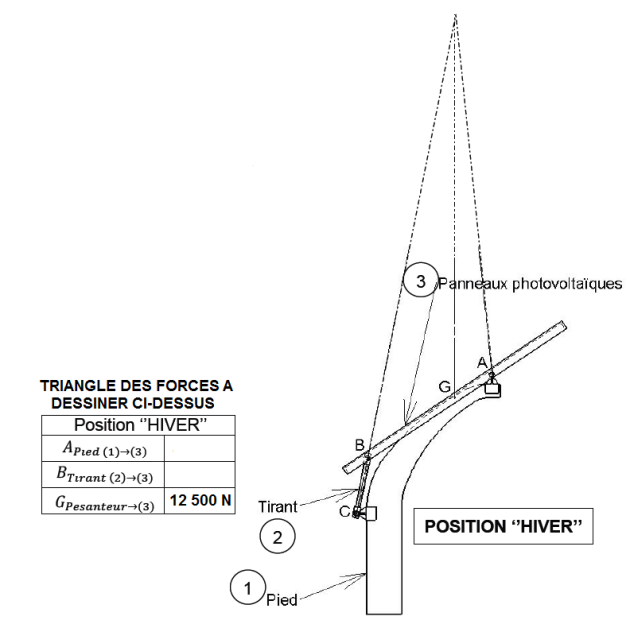

L'abri installé a la particularité de pouvoir incliner les panneaux photovoltaïques suivant 2 positions, selon la saison :

• ÉTÉ

• HIVER

Le système n'est pas motorisé, un mécanisme non représenté permet de réaliser le changement de position par l'action d'un tirant (repère 2) sur une structure portant l'ensemble des panneaux (repère 3).

1. La droite AI est le support de l'action mécanique du pied sur la structure appliquée au point A.

2. La droite BI est le support de l'action mécanique du tirant sur la structure appliquée au point B.

3. La droite GI est le support de l'action mécanique résultant du poids de la structure appliquée au point G.

Le tirant sera assimilé à un tube de diamètre D = 30 mm, d'épaisseur e = 3 mm et de 400 mm de longueur.

Q1 / Afin de COMPLÉTER les figures ci-dessus :

• TRACER les vecteurs modélisants chacune des actions mécaniques exercées sur les panneaux photovoltaïques (cf Forces) Ech : 1cm ->1 kN

• ÉNONCER, le PFS après avoir consulté la fiche connaissance PFS,

• REPRÉSENTER en utilisant une équerre et une règle le dynamique des forces correspondant à l'équilibre des panneaux photovoltaïques en position hiver(cf Solide soumis à 3 forces concourantes)

• DÉTERMINER la norme des forces \(\vec A\) et \(\vec B\).

Q2 / DÉFINIR la position (ÉTÉ ou HIVER) qui engendre l'effort le plus important dans le tirant.

Q3 / IDENTIFIER le type de sollicitation principale (traction, compression, flexion) s'exerçant sur le tirant. On pourra pour cela appliquer le principe des actions mutuelles \(\overrightarrow{F_{S1→S2}} = -\overrightarrow{F_{S2→S1}} \).

Q4 / VÉRIFIER que les dimensions de la section du tirant n'entraînent pas une contrainte « \(\sigma\) » supérieure à 235 MPa.
