Constitution et principe de fonctionnement du chauffe-eau solaire individuel
CONSULTER la mise en situation.

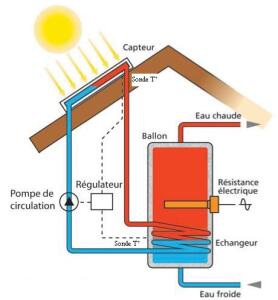

Q1 / À partir du schéma de principe ci-contre, COMPLÉTER le tableau suivant, avec les noms des constituants de l'installation.
Exigence | Constituant / « block » |
|---|---|
Chauffer un fluide caloporteur | |
Assurer la circulation du fluide | |
Stocker l'eau | |
Restituer la chaleur | |
Pallier l'insuffisance d'ensoleillement |

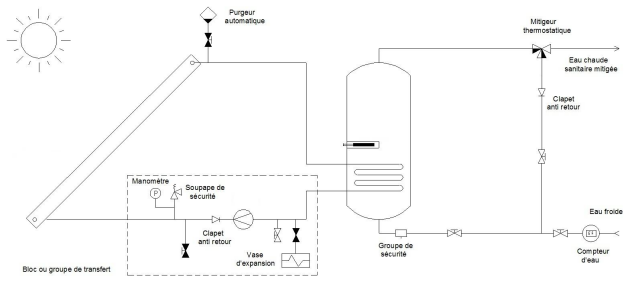

Q2 / Après avoir repéré ces différents constituants sur le schéma fluidique ci-dessus, COLORIER les différents fluides en respectant les couleurs imposées sur le schéma ci-dessous.
Remarque : Coloriage
Par soucis de simplicité, NE COLORIER que les tuyaux.
Q3 / CITER deux constituants autres que la résistance électrique assurant un transfert thermique au sein de ce système (exemple : la résistance électrique d'appoint permet le transfert de l'énergie électrique en énergie calorifique). PRÉCISER entre quels éléments s'effectue ce transfert.
