Caractéristiques techniques
Source d'éclairage
Lampe halogène 24 V / 250 W, culot GX 5,3
Refroidissement par ventilation à vitesse asservie
Motifs

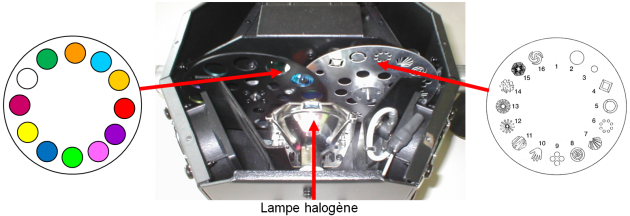

La lyre dispose d'une roue de 16 motifs ou « gobos », entraînée par un moteur pas à pas.
Couleurs
La lyre dispose d'une roue, elle aussi entraînée par un moteur pas à pas, de 12 couleurs permettant de filtrer la lumière.
Effets

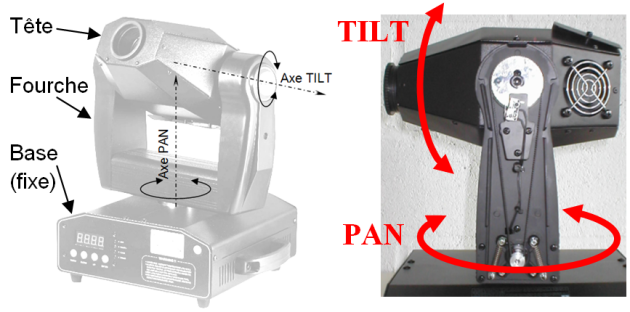

La tête de projection peut être animée de deux mouvements :
« PAN » ou « balayage » : mouvement de rotation « panoramique » sur un axe vertical - Amplitude maximale 540 degrés - Vitesse maximale 540° en 2,8 s
« TILT » ou « roulis » ou « inclinaison » : mouvement de rotation sur un axe horizontal - Amplitude maximale 270 degrés - Vitesse maximale 270° en 1,6 s
Le mouvement « PAN » est produit par un moteur pas à pas - 200 pas tandis que le mouvement « TILT » est produit par un moteur pas à pas - 180 pas.
La gestion des effets s'effectue dans l'un des modes suivants :
Mode commandé via un contrôleur ou console DMX (utilisation de la liaison DMX)
Mode « esclave » : plusieurs lyres peuvent alors fonctionner en synchronisme avec une lyre configurée en maître : maître et esclaves sont reliés en chaîne via les prises DMX
Canaux DMX
La commande de la lyre avec le protocole DMX-512 utilise 5 canaux DMX aux adresses consécutives n à n+4. L'adresse n dite adresse de démarrage est par défaut l'adresse 1 mais elle est modifiable sur le panneau de contrôle de la lyre.
canal n : consigne de « PAN » : rotation de la tête orientable. Les valeurs DMX 0 → 255 correspondent à une position de –270 degrés à +270 degrés
canal n+1 : consigne de « TILT » : inclinaison de la tête orientable. Les valeurs DMX 0 → 255 correspondent à une position de –135 degrés à +135 degrés
canal n+2 : lumière et activation du changement continu des modèles et/ou des couleurs
canal n+3 : commande des motifs
canal n+4 : commande de la couleur
Environnement
Alimentation : 230 V~ 50Hz - Consommation : 290 VA - Température ambiante d'utilisation : 0 – 40°C - Dimensions : 330 x 380 x 290 mm - Poids : 11 kg
Précautions d'utilisation
En raison de l'échauffement de la lampe halogène la lyre ne doit pas être utilisée en continu pendant plus d'une heure. Par ailleurs, attendre 15 minutes après utilisation avant tout déplacement ou démontage de la lyre.
