Exercice : FONCTIONNEMENT DE RESEAUX IP INTERCONNECTES AVEC ROUTEUR

Objectifs

Faire communiquer deux PC situés sur des réseaux différents. Comprendre le rôle d'un routeur, la notion de passerelle.

Le réseau de communication des Trolleybus est un réseau complexe composé de plusieurs réseaux interconnectés. Pour connecter ces réseaux, il faut utiliser un élément de type routeur.

Dans la suite, nous simulerons deux réseaux simples interconnectés par un routeur à l'aide du logiciel Cisco Packet Tracer.

TELEVERSER le dossier zippé « Fichiers_PKT.zip [zip] » dans l'espace bureau et en EXTRAIRE tout le contenu (cliquer droit sur le dossier et opter pour Extraire tout...). Effacer ensuite le dossier zippé.

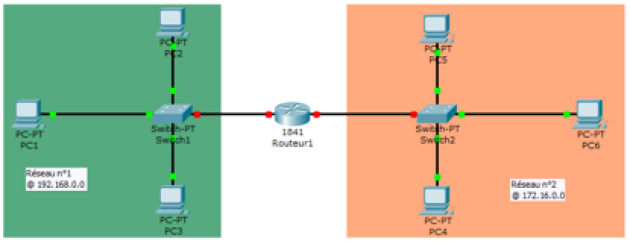

OUVRIR le fichier " Reseaux_Routeur_.pkt". Deux réseaux IP (topologie étoile) y sont raccordés par le biais d'un routeur.

Les réseaux ont pour adresse :

  • réseau n°1 : 192.168.0.0

  • réseau n°2 : 172.16.0.0

Question

Q6 / PRECISER le type de câble employé pour relier les switchs au routeur.

CONFIGURER le routeur.

Pour rendre opérationnel le routeur SÉLECTIONNER successivement chaque port Ethernet, puis : DÉFINIR une adresse IP valide correspondant au réseau / switch auquel il est connecté :

FastEthernet0/0 : 192.168.0.10

FastEthernet0/1 : 172.16.0.10

PRÉCISER le masque :

FastEthernet0/0 : 255.255.255.0

FastEthernet0/1 : 255.255.0.0

VALIDER le port, c'est à dire COCHER la case « Port Status On »

ATTENDRE quelques instants que les points oranges passent au vert.



@ routeur / HostID

Le routeur, relié à deux réseaux différents, possède donc deux adresses.

Le « HostID » (ici 10) a été choisi arbitrairement mais il ne peut pas être « 0 » (adresse réseau) ni aucun des « HostID » déjà pris par les PC du réseau !

Question

Q7 / INDIQUER si la communication est possible (envoi d'un PDU) :

- de PC1 à destination de PC3 :

- de PC2 à destination de PC5 :

Indice

Add simple PDU

CLIQUER, dans l'ordre, sur :

  • sur l'icône « Add Simple PDU » dans le bandeau d'icônes situé sur le côté droit de la fenêtre.

  • le PC qui envoie

  • le destinataire

En mode « Simulation » NE CONSERVER que le protocole ICMP.

Add Simple PDU

Question

Q8 / PRECISER l'adresse de la passerelle que doit utiliser PC2 pour que son envoi parvienne jusqu'à PC5. DECRIRE ce qu'il se passe (A JUSTIFIER).

CONFIGURER complètement les machines pour que la communication soit possible entre deux PC quelconques, peu importe à quel réseau ils appartiennent.
