Etude de Produit EP 8-3 Lunette astronomique

Pour toute observation, l'astre visé doit être placé dans le champ de l'instrument afin de pratiquer la mise au point.

Longueur focale de l'objectif, longueur focale de l'oculaire, grossissement, lentille de Barlow.

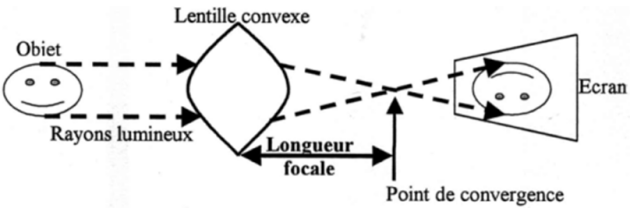

C'est la distance entre la lentille convexe de l'objectif et le point de convergence des rayons convergents. Plus la lentille est convexe, plus la longueur focale est courte.

L'oculaire est une loupe composée de 2, 3 ou 4 lentilles assez rapprochées dont la combinaison permet d'obtenir un champ aussi grand que possible. La longueur focale de l'oculaire est généralement gravée sur sa propre monture.

Le grossissement G d'observation s'exprime sous la forme \(G=\frac{\text{longueur de la focale de l'objectif [en mm]}}{\text{longueur de la focale de l'occulaire [en mm]}}\).

La lentille de Barlow permet de doubler ou tripler la longueur focale de l'objectif et donc le grossissement de l'oculaire utilisé, mais elle absorbe beaucoup de lumière et ajoute des imperfections au système optique.

La mise au point est réalisée par le déplacement du barillet de l'objectif mobile (5) par rapport à l'oculaire (1) qui est en liaison complète avec le tube d'objectif (4). La commande de ce déplacement s'effectue par le bouton de mise au point (8). (Cf Fiche technique).
