Q8 / A l'aide du compteur d'énergie MESURER la puissance consommée P_élec (en Watt W) par le volet roulant lors de la descente P_descente et lors de la montée P_montée.

Q9/ COMPARER les 2 valeurs et expliquer pourquoi il y a une puissance légèrement plus élevée que l'autre.

Q10/ La puissance mécanique en sortie du moteur P_{méca rot} est de 70W, CALCULER le rendement η_moteur du moteur électrique lors d'une descente.

aide

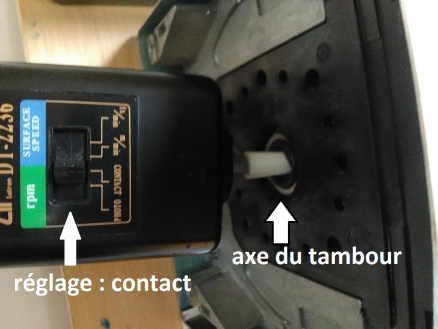

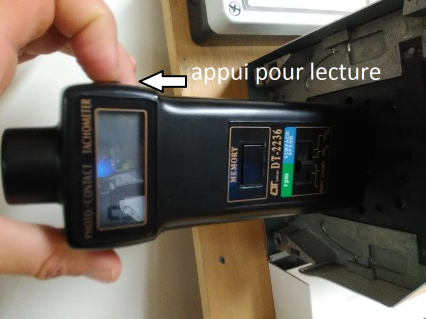

Q11 / A l'aide du tachymètre, MESURER la fréquence N_tambour (t/min) de rotation du tambour.

Q12 / A l'aide d'une montre, CHRONOMETRER le temps de descente t_descente et le temps de montée t_montée. Comparer et expliquer la différence.

Q13 / A l'aide d'une règle, MESURER la distance d (m) parcourue par le volet.

Q14 /CALCULER la vitesse linéaire moyenne de descente V_{M descente} du volet.

Q15 / A partir de la valeur de la fréquence de rotation N_tambour CALCULER la vitesse angulaire ω_descente (rad/s) du tambour.

Q16 /CALCULER le rayon d'enroulement Re qui permet d'obtenir la vitesse précédente en m puis en cm. COMPARER votre calcul avec la mesure sur le volet roulant, EXPLIQUER la particularité du rayon d’enroulement du volet, faire valider.

La vitesse linéaire de déplacement v (m/s) est donnée par la relation suivante : v = ⍵.Re où Re (m) est le rayon du tambour

Q17 / Sachant que le rendement du tambour est de 0,98 CALCULER la puissance mécanique de translation P_{méca trans} en sortie du tambour.

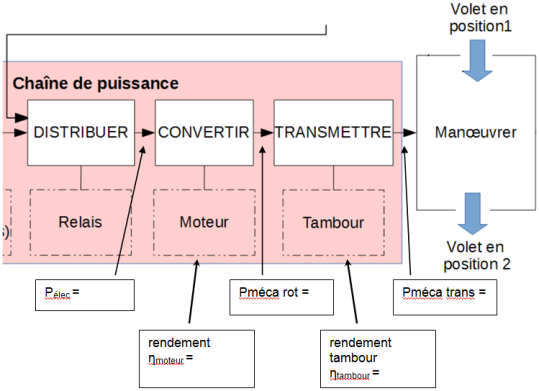

Q18 / A partir des valeurs données précédemment et de vos résultats COMPLETER la chaîne de puissance ci dessous, lors d'une descente.
