Masque de sous-réseau
Chaque membre d'un réseau possède une adresse IP unique codée sur 32 bits. Le masque de réseau est un ensemble de 4 octets qui permet de différencier l'adresse du réseau (net-ID) et l'adresse de l'hôte (numéro de la machine à relier au réseau : host-ID).
Seules les machines ayant le même identifiant réseau (net-lD) peuvent communiquer entre elles.
Le masque de sous-réseau permet d'isoler l'adresse du réseau (net-ID) dans une adresse IP. Il possède autant de bloc que l'adresse IP.
Le masque s'écrit de la manière suivante : / n placé à la suite de l'adresse
Dans ce masque, « n » est un nombre compris entre 1 et 32. Il représente le nombre de bits de poids fort à « 1 ».
Dans la plupart des cas, chaque bloc est égal soit à 255, soit à 0. La valeur 255 laisse passer la valeur du même rang de l'adresse IP. La valeur 0 bloque la valeur du même rang de l'adresse IP. Le masque de sous-réseau permet, par une opération logique ET, de discriminer l'identification réseau de celle de l'hôte.

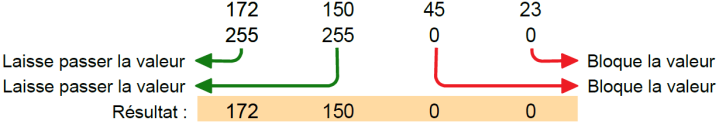

Exemple: Masque de sous-réseau
L'adresse du réseau (net-ID) a été isolée.Toutes les machines ayant une adresse IP commençant par 172.150 peuvent communiquer entre elles.
Exemple : Pour l'adresse IP : 194.118.21.17 / 24
/24 : signifie que les 24 premiers bits en partant de la gauche sont à « 1 »
En binaire | En décimal pointé | ||||
|---|---|---|---|---|---|
Adresse IP | 1100 0010 | 0111 0110 | 0001 0101 | 0001 0001 | 194 . 118 . 21 . 17 |
ET Masque du réseau | 1111 1111 | 1111 1111 | 1111 1111 | 0000 0000 | 255 . 255 . 255 . 0 |
= Adresse du réseau | 1100 0010 | 0111 0110 | 0001 0101 | 0000 0000 | 194 . 118 . 21 . 0 |
Le net-ID a été isolé. Toutes les machines ayant une adresse IP commençant par 194.118.21 peuvent communiquer entre elles.
