Routeur et passerelle
Objectifs
Faire communiquer deux PC situés sur des réseaux différents. Comprendre le rôle d'un routeur, la notion de passerelle.

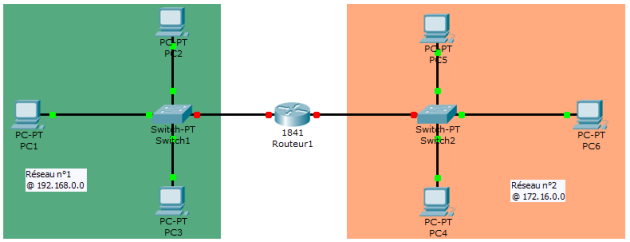

OUVRIR le fichier « Reseaux_Routeur_.pkt ». Deux réseaux IP (topologie étoile) y sont raccordés par le biais d'un routeur.
Les réseaux ont pour adresse :
réseau n°1 : 192.168.0.0
réseau n°2 : 172.16.0.0
CONFIGURER le routeur.
Remarque : Configuration Routeur
Pour rendre opérationnel le routeur SÉLECTIONNER successivement chaque port Ethernet, puis :
DÉFINIR une adresse IP valide correspondant au réseau / switch auquel il est connecté :
FastEthernet0/0 : 192.168.0.254
PRÉCISER le masque :
FastEthernet0/0 : 255.255.255.0
VALIDER le port, c'est à dire COCHER la case « Port Status On »
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
REPRODUIRE l'opération pour l'autre port Ethernet :
DÉFINIR une adresse IP valide correspondant au réseau / switch auquel il est connecté :
FastEthernet0/1 : 172.16.255.254
PRÉCISER le masque :
FastEthernet0/1 : 255.255.0.0
VALIDER le port, c'est à dire COCHER la case « Port Status On »
ATTENDRE quelques instants que les points oranges passent au vert.
Remarque : @ routeur / HostID
Le routeur, relié à deux réseaux différents, possède donc deux adresses.
Le « HostID » (ici 254) a été choisi arbitrairement "dernière adresse du réseau disponible" mais il ne peut pas être « 0 » (adresse réseau) ni aucun des « HostID » déjà pris par les PC du réseau !
Q15 / PRÉCISER le type de câble employé pour relier les switchs au routeur.
Q16 / INDIQUER si la communication est possible (envoi d'un PDU) :
de PC1 à destination de PC3
de PC2 à destination de PC5
En mode « Simulation » NE CONSERVER que le protocole ICMP.
Méthode : Adresse de passerelle / Gateway
Pour que la communication d'un PC du réseau (A) vers un autre réseau(B) soit opérationnelle, il faut indiquer au PC du réseau A l'adresse IP dans ce réseau du routeur. C'est ce que l'on appel '' Gateway'
CLIQUER sur PCi (i désigne le numéro d'un PC quelconque)
CHOISIR l'onglet « Configurer » de la boîte de dialogue qui s'ouvre
RENSEIGNER « Gateway ».
REFERMER la boîte de dialogue.
Q17 / PRÉCISER l'adresse de la passerelle "Gateway ou adresse de sortie" que doit utiliser PC2 pour que son envoi parvienne jusqu'à PC5.
CONFIGURER PC2 en conséquence et RELANCER un envoi.
DÉCRIRE ce qu'il se passe (A JUSTIFIER).
Q18/ DEFINIR les conditions pour que la communication soit possible entre tous les PC quelque soit le réseau auquel ils appartiennent
CONFIGURER complètement les machines des deux réseaux afin que la communication soit possible entre deux PC quelconques, peu importe à quel réseau ils appartiennent.
Faire valider par le professeur
