Mise en équation d'un schéma électrique

La mise en équation d'un schéma électrique permet sa modélisation informatique pour réaliser des simulations et concevoir des programmes pour automatiser des systèmes.

Rappel

  • Le contact « a » normalement ouvert est noté : a color blue {bold a}

  • Le contact « a » normalement fermé est noté : a ¯ color blue {bold bar a} (on lit a barre)

  • Le « OU » se traduit par le symbole : + color blue {"+"} (on lit OU)

  • Le « ET » se traduit par le symbole : • color blue {bold "•"} (on lit ET)

Exemple

Bouton poussoir équipé d'un contact à fermeture

 Pour que la lampe « H1 » s'allume il faut actionner le bouton poussoir « S1 ».

Équation :



Bouton poussoir équipé d'un contact à ouverture

 Pour que la lampe « H2 » s'allume il ne faut pas actionner le bouton poussoir « S2 ».

Équation :



Boutons poussoirs en parallèle

 Pour que la lampe « H3 » s'allume il faut actionner le bouton poussoir « S3 » OU le bouton poussoir « S4 ».

Équation :



Boutons poussoirs en série

 Pour que la lampe « H4 » s'allume il faut actionner le bouton poussoir « S5 » ET le bouton poussoir « S6 ».

Équation :

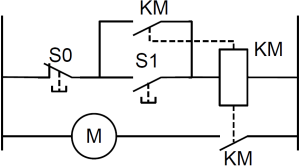

Commande avec un relais

 Pour que le relais « KM » soit alimenté il faut :

  • Ne pas actionner le bouton poussoir « S0 »

    ET

    que le contact « KM » se ferme OU actionner le bouton poussoir « S1 »

Équation :
