Fonctionnement en Turbinage
Conseil :
Le symbole © indique des questions nécessitant des essais
Gestion du temps afin de pouvoir faire des essais en nombre réduit nous vous conseillons :
GROUPE 1 : Vous passerez directement aux questions 15 à 22 pour l'expérimentation en phase de production puis vous reviendrez à la question 8....
GROUPE 2 : Continuez les questions 8 à 14 puis passez en expérimentation à partir de Q/15.
Penser à préparer votre intervention sur la maquette

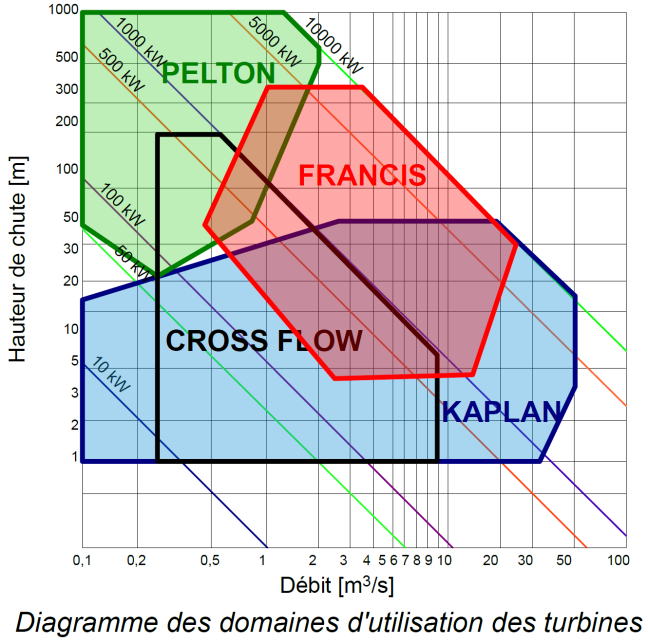

Q8 / A l'aide du diagramme ci-contre, faire apparaître et vérifier graphiquement que le point de fonctionnement « PF(débit, hauteur ) »
conduit bien au bon choix du type de turbine pour produire de l'électricité avec un débit de 0,5 m3·s-1.
Q9/ DÉTERMINER la puissance potentielle totale de la chute d'eau reçue en MW.
| Puissance d'une centrale hydraulique | Description de la centrale d'el Hierro | Caractéristiques techniques des turbines et générateurs |
Q10 / CALCULER le rendement global du groupe "turbine et alternateur" de cette centrale sachant que la puissance électrique maximale que peut délivrer cette centrale est de 11,32MW ( soit 4 x 2.83MW)

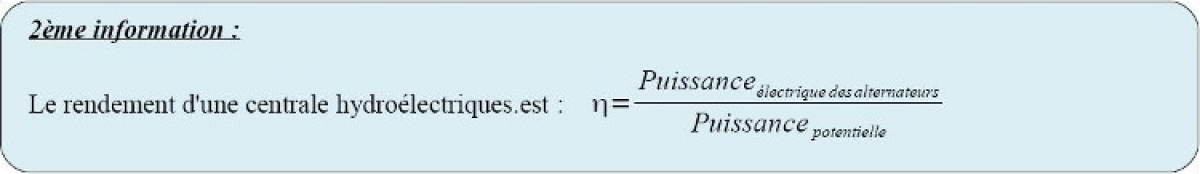

| Rendement des centrales hydroélectriques[1] |
Q11 / L'énergie totale produite par le parc éolien est de 46GW·h, 70% de cette production est destinée au relevage de l'eau. Calculer l'énergie annuelle nécessaire pour pomper l'eau.
Entre le fait de constituer une énergie potentielle et la production d'énergie hydroélectrique, on perd de nouveau 19%. calculer la production électrique de cette centrale hydroélectrique.
