Caracteristiques techniques de la station de pompage
Deux modèles de pompes sont mis en œuvre au sein de la station de pompage.
Caractéristiques techniques principales
Pompe 1 500 kW | Pompe 500 kW | |||
|---|---|---|---|---|
Type | Multicellulaire à axe horizontal | Type | Multicellulaire à axe horizontal | |
Hauteur manométrique de refoulement | Jusqu'à 1 600 mCE | Hauteur manométrique de refoulement | Jusqu'à 1 600 mCE | |
Débit | Jusqu'à 2000 m3·h-1 | Débit | Jusqu'à 2000 m3·h-1 | |
Moteur électrique | Moteur électrique | |||
Type | Asynchrone triphasée | Type | Asynchrone triphasée | |
Vitesse maxi | 2 960 tr·min-1 | Vitesse maxi | 2 960 tr·min-1 | |
Tension | 690 V | Tension | 690 V | |
Fréquence | 50 Hz | Fréquence | 50 Hz | |
Puissance Nominale | 1 500 kW | Puissance Nominale | 500 kW | |

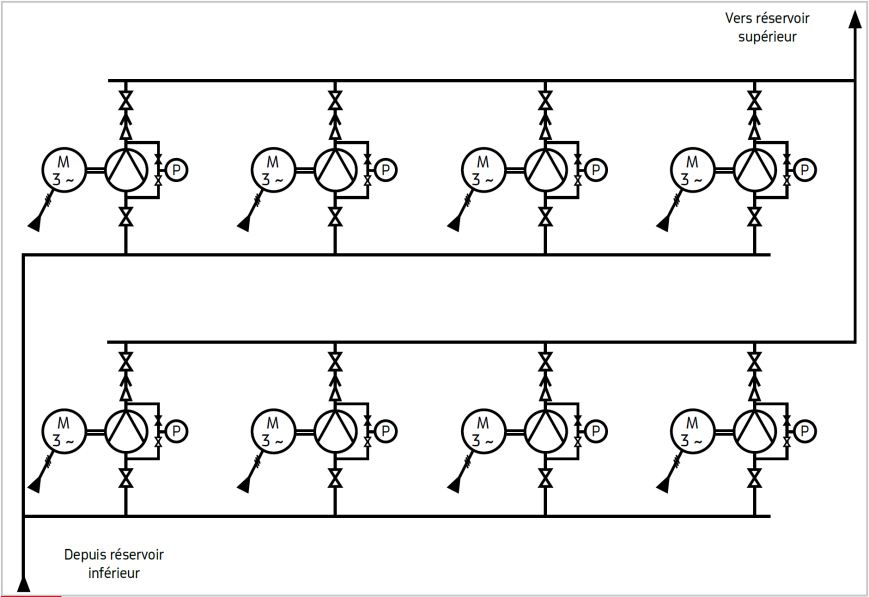

Fig. 8 Schéma de raccordement hydraulique des pompes
