BALISE MARINE

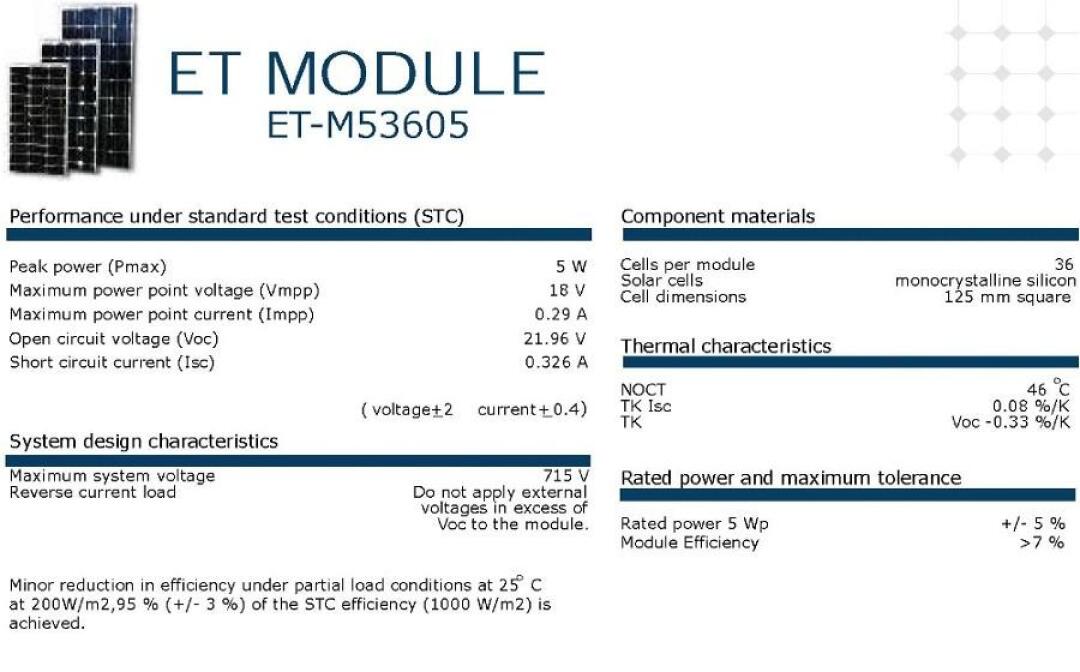

Q20 / MESURER la tension aux bornes d'un panneau photovoltaïque éclairé par un projecteur, en précisant le choix de l'appareil et son câblage.

Q21 / D'après le dossier technique^[1] sur la balise marine, INDIQUER à quoi correspond cette tension.

Q22 / MESURER la tension aux bornes de la batterie. D'après vous, la batterie^[2] est-elle suffisamment chargée. JUSTIFIER votre réponse.

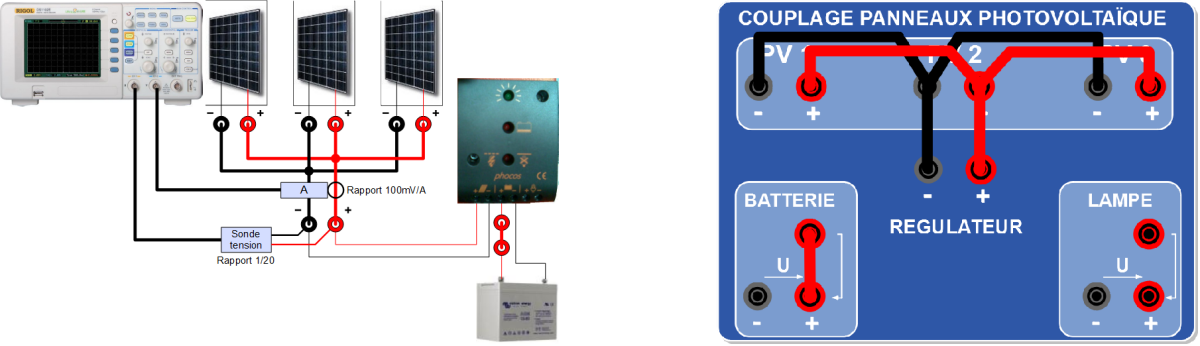

Le schéma ci-dessous permet de visualiser l'allure de la tension (avec la sonde de tension de rapport 1/20) et le courant de charge dans la batterie (sonde de courant de rapport 100mV/A).

Q23 / RÉALISER le câblage puis FAIRE VALIDER par le professeur.

Q24 / REPRESENTER l'allure des courbes sur l'oscillogramme.

Q25 / METTRE un titre et IDENTIFIER les courbes (courant, tension), INDIQUER à côté de l'oscillogramme les calibres, le rapport des sondes, la base de temps. PRECISER le niveau de réglage des zéros.

Q26 / DÉTERMINER la forme du signal électrique pour la tension et pour le courant.

Q27 / En tenant compte du rapport des sondes. DÉTERMINER la valeur du courant et de la tension.

Q28 / DÉTERMINER la valeur de la puissance absorbée par le régulateur.

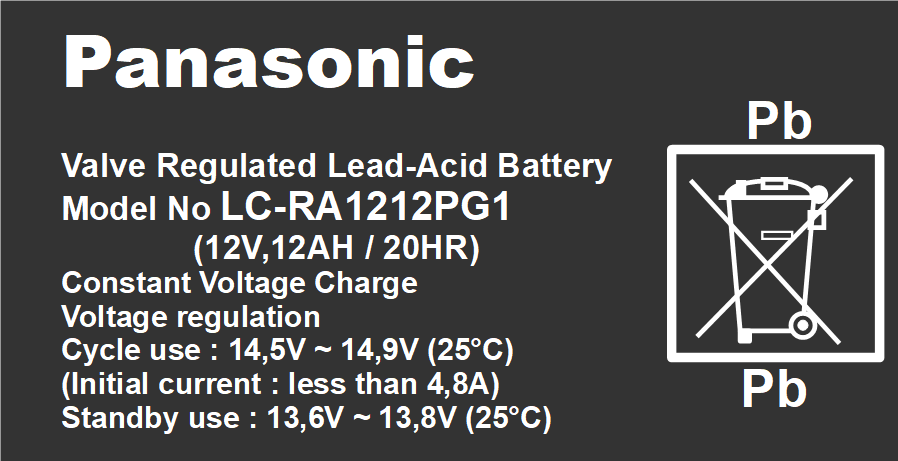

Q29 / D'après la capacité indiquée sur votre batterie en ampère.heure (A.h), DÉTERMINER la valeur du courant de décharge pour un cycle de 10 heures.

Q30 / DÉTERMINER le temps de charge de la batterie ci celle-ci est à 50% de sa capacité.
