Caractéristiques techniques des principaux équipements

Caractéristiques techniques principales du régulateur Phocos CA06-2.1:

  • Régulateur de tension

  • Sélection automatique de la tension

  • Régulation MLI shunt

  • Chargement de l'accumulateur shunt par modulation d'impulsion en largeur (PWM)

  • Compensation de température

  • Fonctions de protection:

    • Protection contre la surcharge de la batterie

    • Protection contre la décharge profonde de la batterie

    • Protection contre une polarité inversée des panneaux

    • Protection électronique sans fusible

  • Fonctions affichages:

    • DEL chargement de l'accumulateur pour panneau solaire: DEL verte dans le symbole ‘soleil'

    • Niveau accumulateur par DEL

    • Avertissement déconnexion: DEL allumée

    • Protection contre les surcharges et les courts-circuits: DEL clignote

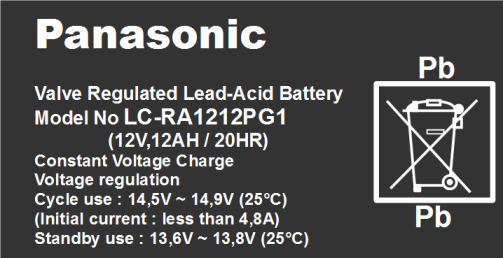

Particularités des batteries plomb de type AGM

Masse

3800 g

Technologie

Plomb (AGM)

Fabricant N°

LC-RA1212PG1

Spécificités

sans entretien

Capacité

12 Ah

Connexion

connecteur plat 6,35 mm

Profondeur

98 mm

Hauteur

94 mm

Largeur

151 mm

Tension

12 V

Rechargeable

Oui

Catégorie

Accu au plomb

Les batteries AGM utilisent la technologie ‘'ABSORBED GLASS MAT BATTERIES''. Cette technologie utilise une fine feuille de fibre de verre entre les plaques de plomb de la batterie. La feuille est imbibée d'électrolyte (70% d'eau et 30% d'acide) qui entre en contact avec les plaques. Les batteries AGM possèdent les mêmes qualités que les batteries gel. D'autre part, les batteries AGM offrent d'excellentes performances à forte intensité et sont recommandées pour les applications telles que le démarrage de moteurs.

Principaux avantages:

  • Pas de liquide, batterie étanche, système à immobilisation d'électrolyte (AGM)

  • Soupapes de sécurité basse pression, pas de dégagement gazeux, recombinaison de gaz à 99%

  • Pas de dégagement de chaleur interne lors de la charge et décharge

  • Résistance aux chocs et vibrations supérieures aux batteries conventionnelles

  • Pas d'entretien

  • Taux de décharge très faible

  • Longue durée de vie

Attention

Toute intervention au niveau de la batterie doit être réalisée par un personnel habilité au travail sous tension (selon UTEC 18 510). Ne jamais court-circuiter les bornes de batteries. Utiliser des outils isolés conformes. Nous vous conseillons de consulter la documentation.

Diodes SHOTTKY

Les diodes montées en série avec les panneaux photovoltaïques servent de protection en évitant la décharge de la batterie à travers les cellules solaires lorsque celles-ci se trouvent dans l'obscurité.

Diode schottky

Caractéristiques de la télécommande du feux à éclat

La télécommande du feux à éclat se compose d'un émetteur 8 canaux et d'un récepteur H TRONIC 1 canal. L'émetteur fonctionne selon le principe de sécurité Keelog Code hopping (changement de code d'émission par simple pression sur un bouton). En raison de sa portée de 400m, ce système est parfaitement adapté pour la commande sans fil d'installation électroniques. Le récepteur quant à lui est commandé par microprocesseur sous une fréquence de 433,92MHz.

Caractéristiques de l'émetteur :

Tension de fonctionnement: 6V (2 piles CR2032)

Consommation: 30mA en mode émetteur

Fréquence de fonctionnement: 433,92MHz+50Hz

Portée: jusqu'à 400m

Température d'utilisation: 0°C à 40°C

Caractéristiques du récepteur :

Tension de service: 9-12V continu

Consommation avec relais enclenché: 450mA

Contacts du relais: inverseur

Charge admissible du contact: 250VAC/charge 10A

Fréquence de réception: 433,92MHz

Température d'utilisation: -10°C à 70°C
