Algorigramme
Définition : Algorigramme
Un algorigramme est une représentation visuel, graphique de l'algorithme. Pour le construire, on utilise des symboles normalisés.

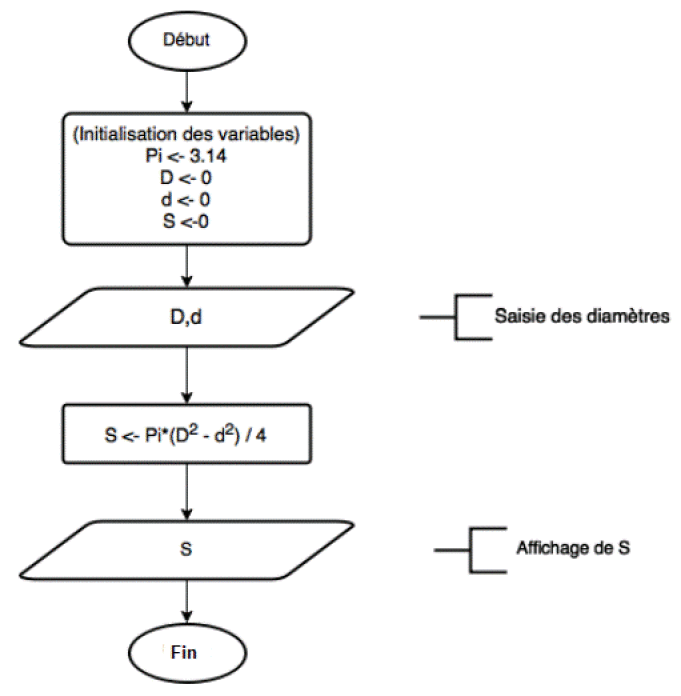

Exemple : Calcul de la surface d'un disque percé en son centre
Début : Indication obligatoire pour savoir où l'algorithme commence.
Opération générale : L'algorithme va de lui même définir des variables ( La variable Pi est égale à 3,14, La variable D est égale à 0, la variable d est égale à 0 et la variable S est égale à 0 ).
Entrée : L'algorithme va demander à l'utilisateur de définir les valeurs des variables D et d.
Opération générale : L'algorithme calcule la valeur de la surface d'un disque percé en son centre selon la formule établie par S = Pi * (D²-d²)/4
Sortie : L'algorithme va afficher la valeur de S à l'utilisateur.
Principaux symboles utilisés dans un algorigramme
Quelques règles d'utilisation
Le sens par défaut des liens du flux d'exécution est :
du haut vers le bas pour les liens verticaux ;
de la gauche vers la droite pour les liens horizontaux.
Lorsque le sens par défaut n'est pas respecté, il est nécessaire de le préciser par une flèche à l'extrémité du lien.
