Conception d'un support de téléphone portable
L'objectif de votre activité est de concevoir l'interface qui permettra de maintenir votre téléphone portable sur la platine de la structure ''Visualisation''.
Méthode : 1 - Définition de la solution technologique
Faire un croquis, présentant votre conception en mettant en évidence les solutions apportées à chaque problématiques :
Mise en position ( MIP) du téléphone sur le support.
Maintient en position (MAP) du téléphone sur le support.
Mise en position ( MIP) du support sur le robot.
Maintient en position (MAP) du support sur le robot.
EXPLIQUER vos choix de formes, dimensions, fixation etc... qui respectent le cahier des charges.
Méthode : 2- Réalisation de la maquette numérique de votre portable
Téléverser le fichier « Telephone.sldprt » dans l'espace personnel réseau.

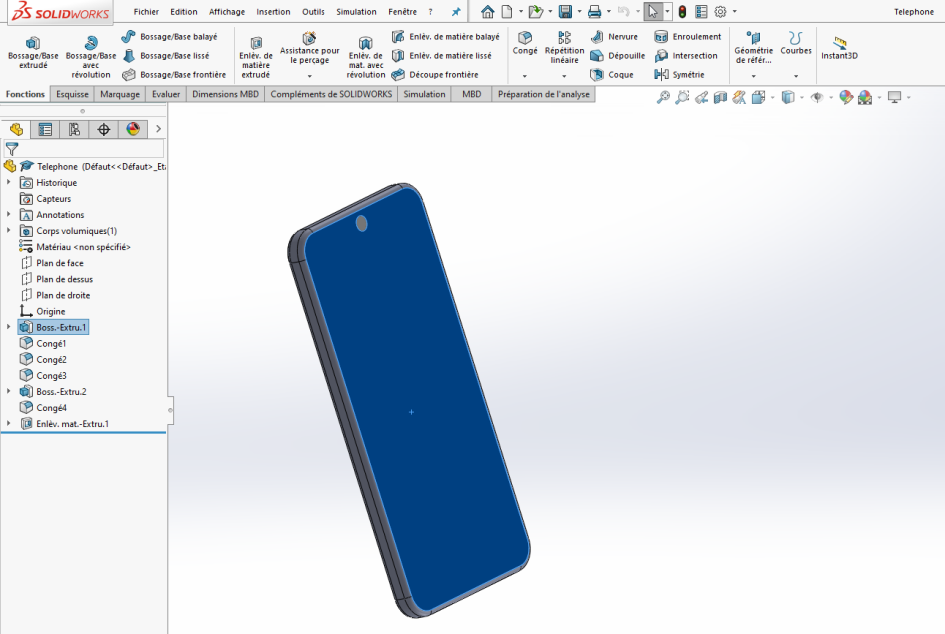

Ouvrir ce fichier pièce Solidworks « Telephone » puis MODIFIER ses dimensions pour que la maquette numérique corresponde au votre en terme de dimensions extérieures (épaisseur, hauteur, largeur). Enregistrer ce fichier dans votre espace personnel.

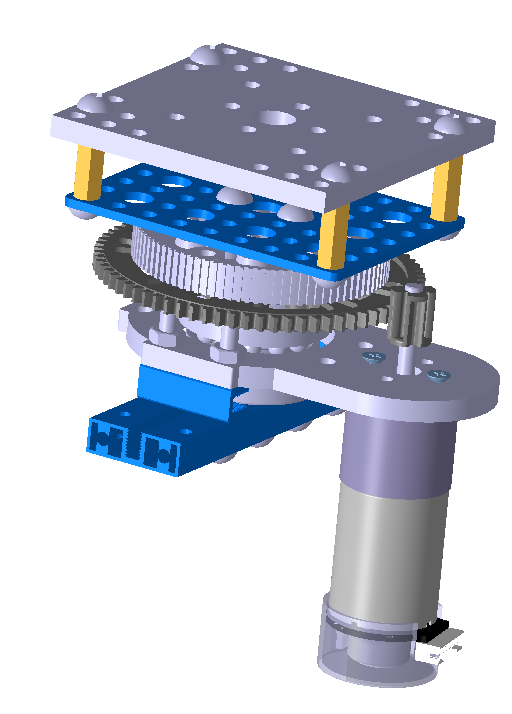

Ouvrir le fichier assemblage Solidworks « Stucture Vision ».
Dans ce fichier assemblage « Stucture Vision », positionner le téléphone (fichier Telephone.sldprt) au centre de la platine à l’aide de contraintes d’assemblage.

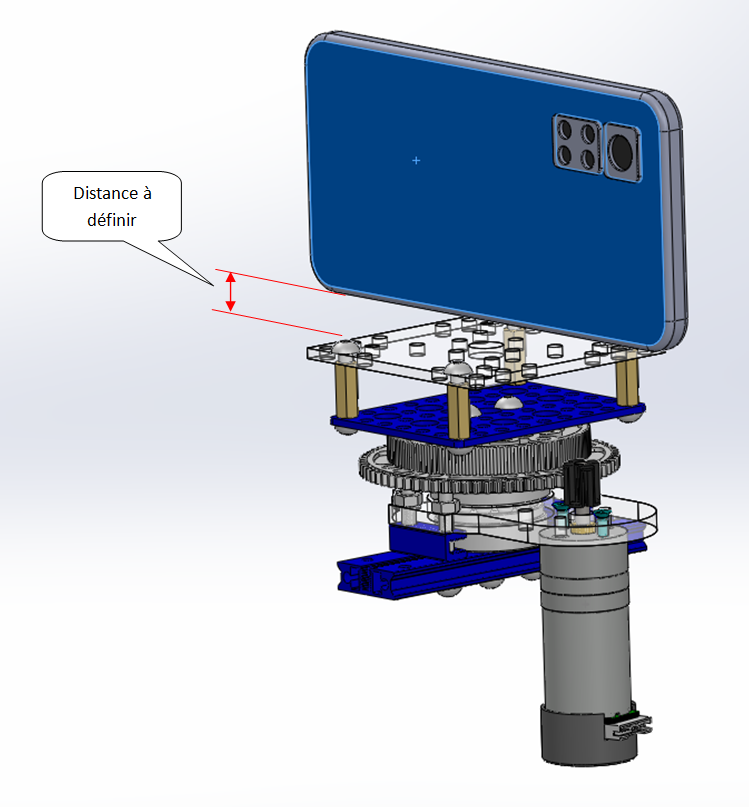

Définir la distance entre le téléphone et la platine.
Méthode : 3- Conception du support
Créer une nouvelle pièce ( Support_Telephone.sldprt).
Concevoir ce support et l’intégrer dans l'assemblage grâce à des contraintes d’assemblage.
La réalisation de la maquette numérique sera faite en travaillant en contexte, c'est à dire en s'appuyant sur les géométries des pièces environnantes.
Méthode : 4- Choix des matériaux
Afin de pouvoir répondre à la problématique du Cahier des charges (Cdc), il est important d'effectuer des choix de matériaux par comparaison. D’après les fonctionnalités de la (ou des) pièce(s) créée(s) ainsi que des contraintes de fabrication, vous allez utiliser le logiciel CES Edupack.
Lancer CES Edupack » à partir du dossier « Logiciels » présent sur le bureau.
