Conception d'un support de détecteur
L'objectif de votre activité est de concevoir l'interface qui permettra de maintenir le détecteur de température sur la structure ''Détection''.
Méthode : 1 - Définition de la solution technologique
Faire un croquis, présentant votre conception en mettant en évidence les solutions apportées à chacune des problématiques :
Mise en position ( MIP) du capteur sur le support.
Maintient en position (MAP) du capteur sur le support.
Mise en position ( MIP) du support sur le robot.
Maintient en position (MAP) du support sur le robot.
EXPLIQUER vos choix de formes, dimensions, fixation etc... qui respectent le cahier des charges.
Méthode : 2- Positionner le capteur sur le support
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.
Méthode : 3- Conception du support
Créer une nouvelle pièce ( Support_Capteur.sldprt).

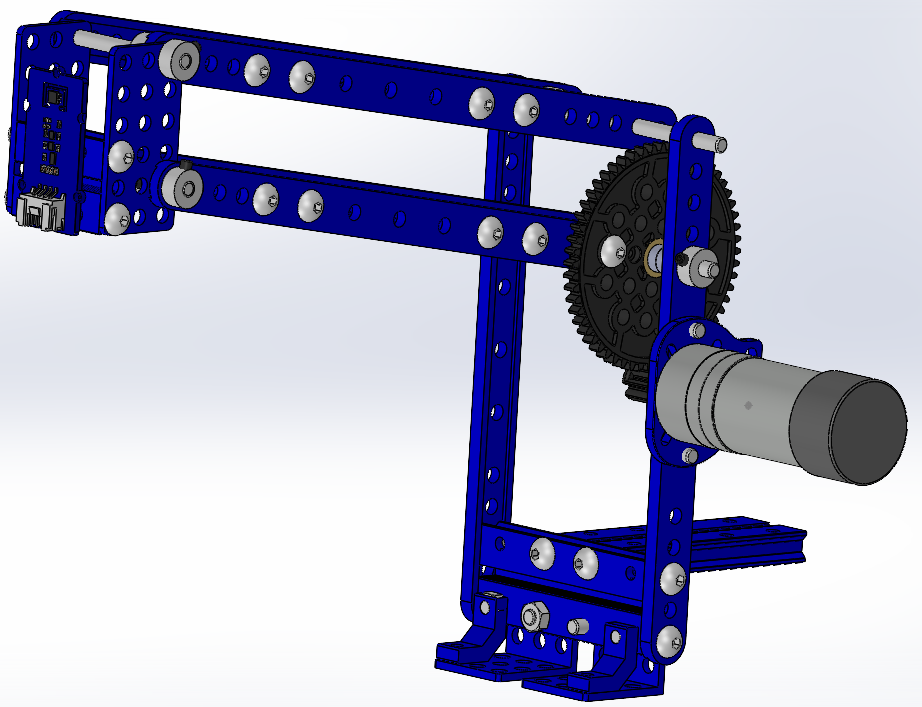

Concevoir ce support et l’intégrer dans l'assemblage " Structure Detection". grâce à des contraintes d’assemblage.
La réalisation de la maquette numérique sera faite en travaillant en contexte, c'est à dire en s'appuyant sur les géométries des pièces environnantes.
Méthode : 4- Conception du couvercle
Créer une nouvelle pièce (Couvercle.sldprt). Concevoir ce couvercle et l’intégrer dans l'assemblage " Structure Detection". grâce à des contraintes d’assemblage.
La réalisation de la maquette numérique sera faite en travaillant en contexte, c'est à dire en s'appuyant sur les géométries des pièces environnantes.
Méthode : 5- Choix des matériaux
Afin de pouvoir répondre à la problématique du Cahier des charges (Cdc), il est important d'effectuer des choix de matériaux par comparaison. D’après les fonctionnalités de la (ou des) pièce(s) créée(s) ainsi que des contraintes de fabrication, vous allez utiliser le logiciel CES Edupack.
Lancer CES Edupack » à partir du dossier « Logiciels » présent sur le bureau.
