Observation des informations transmises

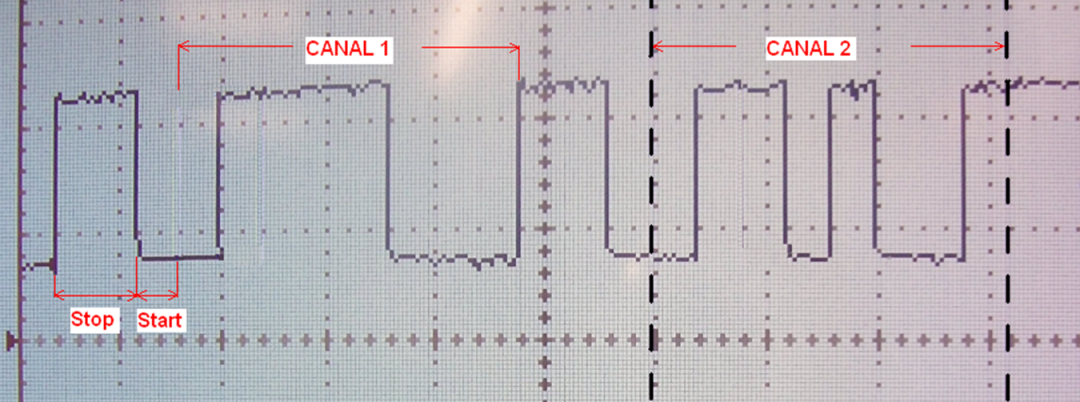

Pour un réglage du curseur 1 et du curseur 2 on obtient la trame observée sur un oscilloscope donnée ci-dessous avec une base de temps de 10 µs.

  • Curseur 1 = CANAL 1

  • Curseur 2 = CANAL 2

Q6 / DÉTERMINER la durée d'un bit (la vitesse de transmission est de 250 kbits/s).

Q7 / RELEVER la trame transmise dans la zone de données du canal 1 puis dans la zone de données du canal 2.

les informations utiles du canal sont transmises du bit de poids le plus faible (LSB) jusqu'au bit de poids le plus fort (MSB).

  • Code trame canal 1 =

  • Code trame canal 2 =

Q8 / DÉTERMINER les valeurs de réglage des curseurs 1 et 2 en binaire (Voir la Fiche de connaissance - Code binaire)

puis en décimal (Voir la Fiche de connaissance - Code décimal ) .

  • CURSEUR 1

    • Valeur binaire de réglage curseur =

    • Valeur décimale =

  • CURSEUR 2

    • Valeur binaire de réglage curseur 2 =

    • Valeur décimale =

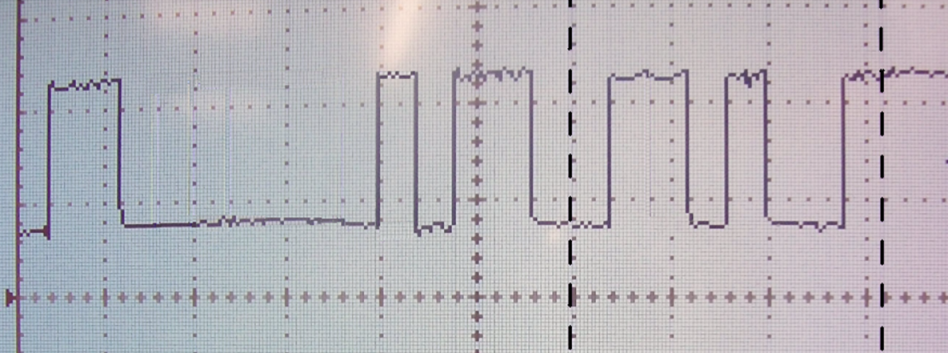

Un nouveau réglage du curseur 1 donne la trame ci-dessous :

Q9 / DÉTERMINER le code binaire transmis dans la zone de données du canal 1 puis la valeur décimale de réglage du curseur 1.

  • Code binaire canal 1 =

  • Valeur décimale =

Q10 / La valeur de réglage étant codée sur 8 bits, DÉTERMINER sa valeur maximum.

DÉTERMINER la valeur pour un réglage de 30% puis pour un réglage de 75%.

  • Valeur maximum =

  • Valeur pour réglage 30% =

  • Valeur pour réglage 75% =
