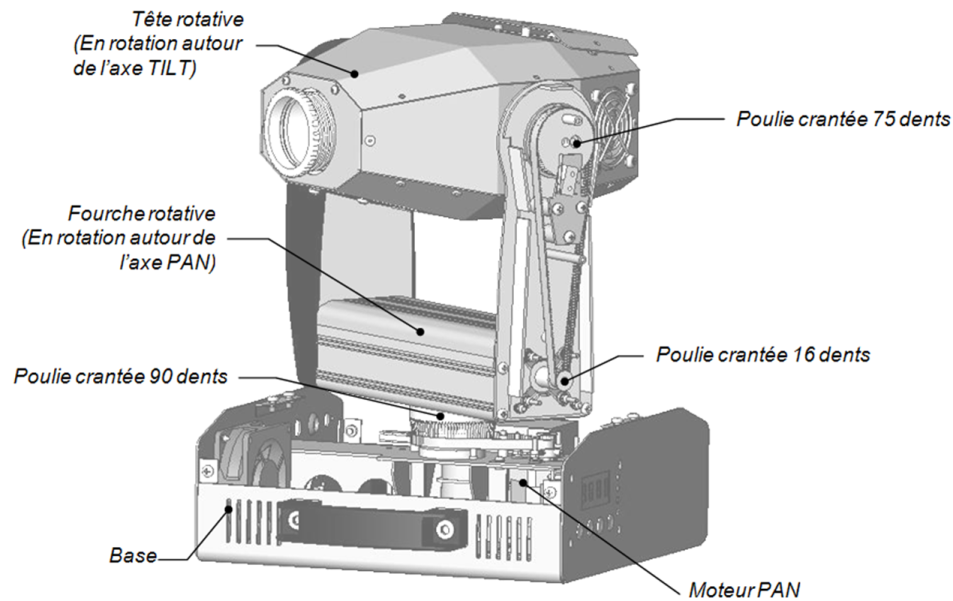

Organisation matérielle

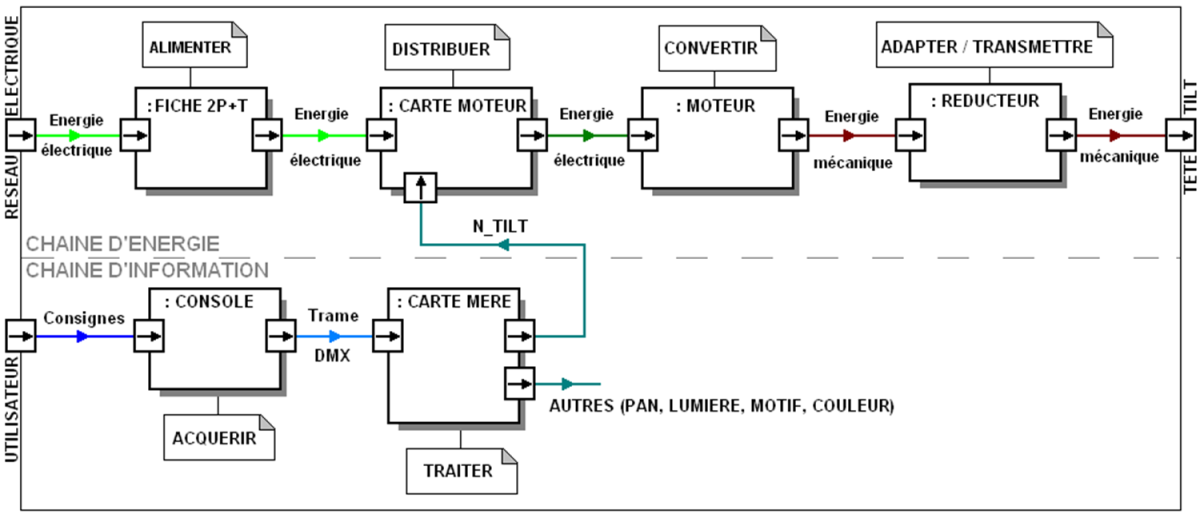

IBD Chaînes d'énergie et d'information
Le diagramme de blocs internes (IBD) ci-dessus représente :
la chaîne d'énergie, limitée au mouvement TILT
la chaîne d'information
Le bloc « Console » correspond au micro-ordinateur associé au logiciel « WhiteCat » et au cordon DMX
Détail de la transmission - Mouvement PANoramique

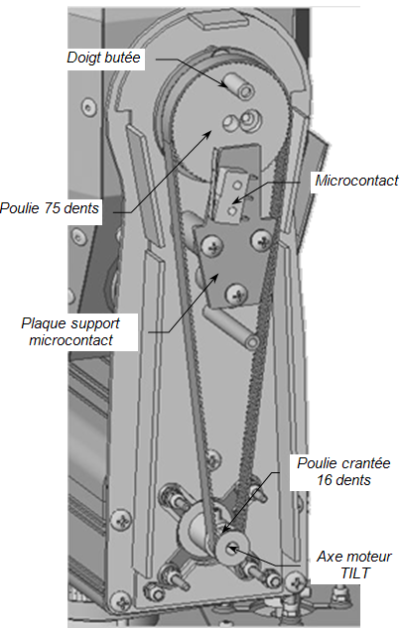

Détail de la transmission - Mouvement TILT
