Mise en situation
L'activité proposée a pour but de concevoir l'équivalent de deux réseaux informatiques au sein du lycée.
Les ordinateurs d'un réseau devront pouvoir communiquer avec les ordinateurs de l'autre réseau
Chaque réseau est composé de trois ordinateurs et d'un switch
Remarque :
Utiliser l'onglet "Réseaux" dans l'activité pour répondre aux questions suivantes
L'aspect matériel
Q1/ INDIQUER à quel type de réseau vous pouvez identifier l'activité proposée
Q2/ IDENTIFIER les appareillages
Quel est le nom générique donné à des machines (ordinateurs, imprimantes, automates) pouvant être interconnectées à un réseau support d'informations ?
Quel est le nom en français du switch ? et quel est sa fonction ?
Quelle est la fonction du routeur ?
Quelles fonctions regroupe la BOX fournie par votre (Fournisseurs Accès Internet)
Q3/ INDIQUER la nature du support (tuyau) qui véhicule l'information pour un réseau local
INDIQUER quelques avantages et inconvénients par rapport à la fibre optique
Le format de l'adressage
Remarque :

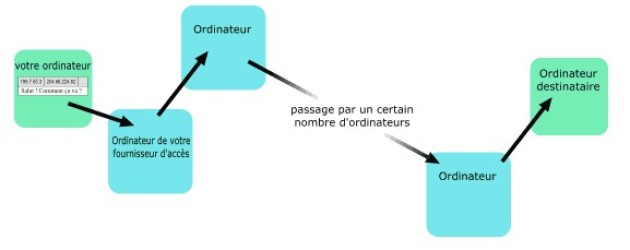

La communication entre 2 hôtes d'un réseau est comparable à l'acheminement du courrier :
Pour le dialogue entre les ordinateurs l'infrastructure matérielle est composée :[1]
des machines du réseau, des switchs, du ou des routeurs
des liaisons physiques (fibre, câbles)
Pour l'acheminement du courrier l'infrastructure matérielle est composée :[2]
des centres de tri, des boîtes aux lettres
des routes, des facteurs
Le courrier ne sera réellement distribué que si l'adresse sur la lettre correspond à l'adresse d'une boîte aux lettres (code postal, N° de rue, votre nom)
Les messages informatiques ne seront échangés que si les machines sont correctement adressées(Réseau, adresse dans le réseau)
Q4/ INDIQUER pour l'adresse suivante au format IPV4 (Internet Protocol Version 4) 192.168.16.3/24
son type de format sous cette version
en écrire le format 32 bits en binaire avec les séparations des octets par points aux bons emplacements
extraire la partie de l'adresse représentant le réseau
le nombre de bits réservés à l'adressage des hôtes puis déduire le nombre d'hôtes adressables (en retirer 2)
Q5/ PRÉCISER dans le cas du réseau 192.168.16.0/24
la plus petite adresse attribuable à un hôte
la plus grande adresse attribuable à un hôte
Remarque :
La représentation 192.168.16.3/24 correspond à une notation dite CIDR
En fait cette notation peut être remplacée par une adresse d'hôte suivie de l'adresse du masque.
Soit dans l'exemple : 192.168.16.3 pour la machine suivie de 255.255.255.0 pour l'adresse du masque
Q6/ Soit l'adresse CIDR 192.168.16.7/26
INDIQUER l'adresse du masque sous la forme décimale
PRÉCISER combien de bits sont réservés pour l'adresse des hôtes
