Emprise au sol

Objectif : Comparaison de l'emprise au sol du parc éolien de l'Hyrôme, constitué de 5 éoliennes, et de celle d'une centrale photovoltaïque produisant la même quantité d'énergie sur une année.



Il a été fait le choix d'une éolienne tripale sur mât tubulaire acier, encastrée en pied. Les fondations sont assimilées à un cylindre. Chaque éolienne est de type Nordex N117 : voir caractéristiques sur DTR4.

Question

Q4 / A partir de la figure n°7 du DTR4, CALCULER « S1 » l'emprise au sol d'une éolienne, qui représente simplement la surface des fondations sur laquelle aucune exploitation agricole n'est possible.

| Document DTR4 |

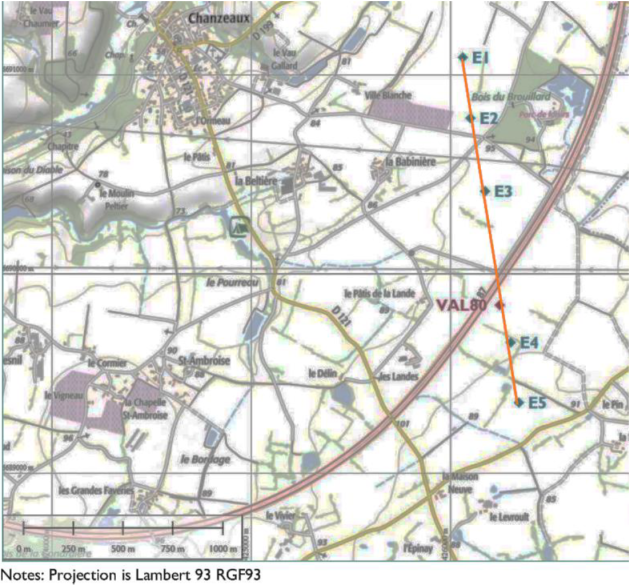

Les éoliennes du parc de l'Hyrôme (figure 8 du DTR5[1]) sont reliées par un chemin d'exploitation de largeur b = 5 m et longueur totale de L = 1,8 km sur lequel aucune exploitation agricole n'est possible.

Question

Q5 / CALCULER« S2 » la surface du chemin pour en déduire « S3 » l'emprise au sol de la totalité du parc éolien de l'Hyrôme, qui correspond à la somme de la surface au sol du chemin d'exploitation et de la surface au sol des 5 éoliennes.

Quel que soit le résultat précédent, la valeur retenue est S1 = 346 m².

La production annuelle d'énergie du parc éolien est de : Ea = 34,8 GW∙h.

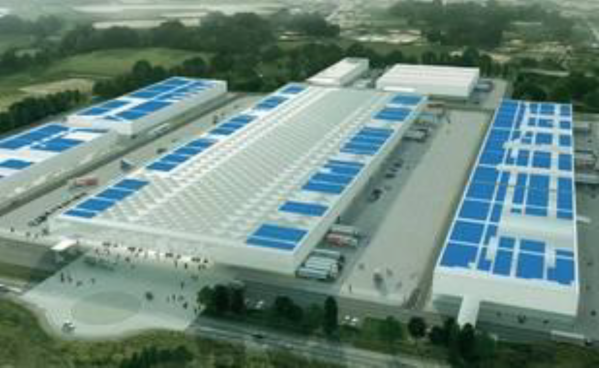

La comparaison se fera avec des panneaux photovoltaïques Systovi V-SYS PRO 300, utilisés sur le parc citoyen photovoltaïque du MIN, marché d'intérêt national, situé à Nantes.

L'étude d'ensoleillement sur le site de l'Hyrôme indique par panneau une production d'énergie annuelle attendue Eapv = 311 kW∙h.

Question

Q6 / CALCULER« n » le nombre de panneaux nécessaires, arrondi à l'unité supérieure, pour obtenir la même production annuelle d'énergie que le parc de l'Hyrôme.

Question

Q7 / Après avoir consulté la figure n°9 du DTR6, CALCULER« S4 » la surface au sol nécessaire pour l'ensemble des panneaux photovoltaïques. Les panneaux seront disposés horizontalement, sans espace entre eux. La surface devra être exprimée en m², arrondie à l'unité supérieure.

| Document DTR6 |

Question

Q8 / COMPARER les surfaces nécessaires pour ces deux solutions permettant d'obtenir la même production annuelle d'énergie.
