Le chronogramme
Décrire le fonctionnement d'un montage au travers d'un texte n'est pas toujours évident. Cela peut être long et laborieux. Le chronogramme apporte une solution sous la forme d'une représentation graphique de l'évolution de l'état des variables en fonction du temps. L'axe horizontal représente alors le temps, l'axe vertical les états logiques de la variable considérée (contact, préactionneur, actionneur).
Concepts de base
Représentation sur un schéma | État | Représentation sur le chronogramme |
|---|---|---|
| Bouton poussoir non actionné : état « repos », non actionné « 0 ». |
|
| Bouton poussoir actionné : état « travail », actionné « 1 ». |
|
| Point lumineux hors tension : état « repos », « 0 ». |
|
| Point lumineux sous tension : état « travail », « 1 ». |
|
Représentation des différents états
Les contacts
zde T0 à T1 | de T1 à T2 | Chronogrammes |
|---|---|---|
|
|
|
|
| |
au repos | à l'action |

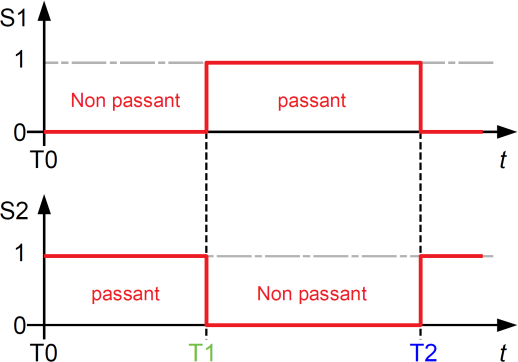

Si l'on observe le chronogramme, on constate que S1 et S2 sont activés ou désactivés en même temps durant une période allant de T0 à T2. Le comportement électrique de ces 2 contacts est différent puisque S1 est passant lorsqu'il est activé de T1 à T2 alors que S2 ne l'est plus durant cet intervalle de temps. On constate aussi que S2 est passant lorsqu'il n'est pas activé de T0 à T1 alors que S1 est non passant durant ce même intervalle de temps.
Dans un chronogramme c'est l'état électrique du contact qui est représenté : s'il est passant ou non passant.
Les récepteurs classiques : les lampes
Dans un chronogramme c'est l'état électrique du récepteur qui est représenté, s'il est alimenté ou non.

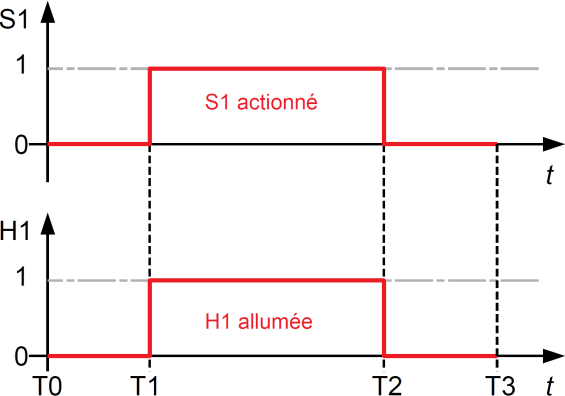

| De T0 à T1 et T2 à T3 H1 non alimentée |
|
| De T1 à T2 H1 alimentée |
Les récepteurs classiques : les relais

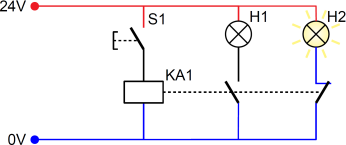

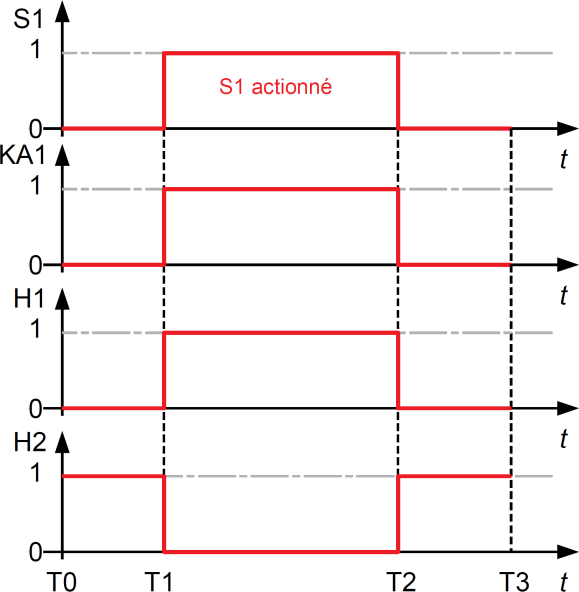

Soit le schéma suivant, analyser le fonctionnement du montage pour les intervalles de temps de T0 à T4.
| De T0 à T1 et T2 à T3 S1 non actionné |
|

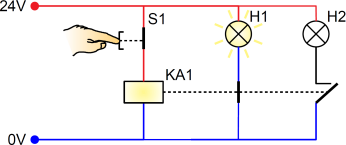

| De T1 à T2 S1 actionné |
