Le contacteur
Fonction
Le contacteur est un relais électromagnétique qui permet grâce à des contacts (pôles) de puissance d'assurer le fonctionnement de moteurs,de résistances ou d'autres récepteurs de fortes puissances.
Le contacteur, comme l'interrupteur, est un appareil de commande dont son rôle est d'établir, de supporter et d'interrompre des courants
L'alimentation du signal de pilotage se fait généralement en basse tension (24 V DC ou 24Vcc).

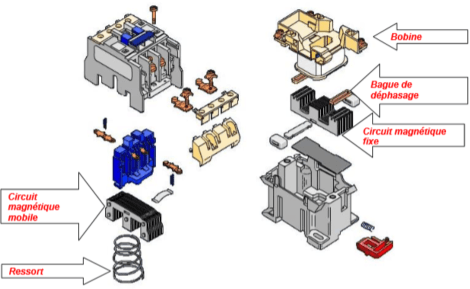

Constitution
Une Bobine.
Un ressort de rappel.
De 2 à 4 contacts de puissance ou pôles (unipolaires, bipolaires, tripolaires ,tétrapolaires).
Un circuit magnétique constitué d'un aimant fixe et d'un aimant mobile (armature fixe et mobile).
Une bague de déphasage qui stabilise les vibrations des bobines alimentées en courant alternatif.

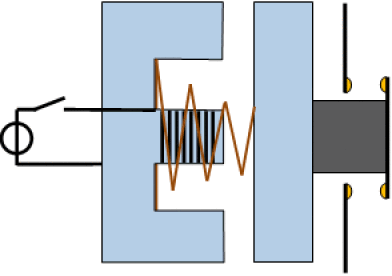

Fonctionnement
La bobine du contacteur (bornes A1-A2), peut-être alimentée en courant alternatif ou en courant continu (24V,48V,110V,230V,400 V).
Lorsque la bobine est alimentée, un champ magnétique se forme, la partie mobile de l'armature est attirée contre la partie fixe et les contacts se ferment.
Lorsque la bobine n'est pas alimentée, le ressort de rappel sépare les deux parties de l'armature et maintient les contacts de puissance ouverts.

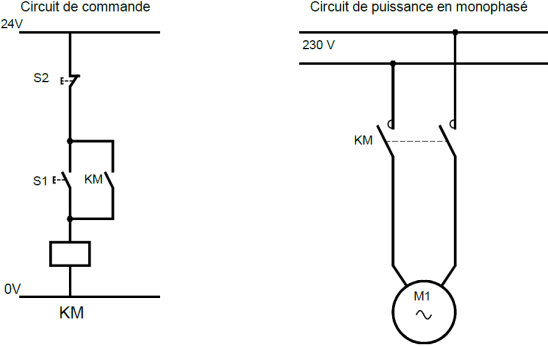

Schématisation
CONTACTEUR PRINCIPAL | CONTACTEUR AUXILIAIRE |
|---|---|
|
|

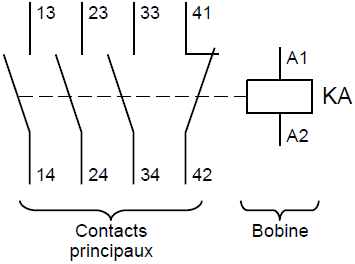

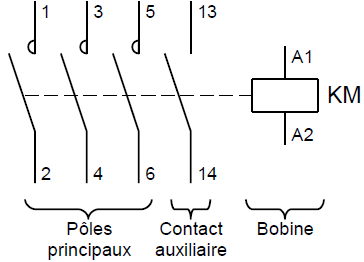

C'est un contacteur dont les contacts principaux sont utilisés dans le circuit de puissance et permettant d'alimenter un actionneur tel qu'un moteur. Ces pôles ou contacts principaux (1-2, 3-4, 5-6) sont conçus afin de résister aux arcs électriques se produisant à l'ouverture du circuit. C'est ce que l'on appelle le « Pouvoir de coupure ». Il comprend généralement un ou plusieurs contacts auxiliaires (13-14, 21-22,...) utilisables dans le circuit de commande. Repère KM | C'est un contacteur utilisé généralement dans le circuit de commande on les utilise comme interface ou afin de « multiplier les contacts » d'un composant.
Repère KA |
Lorsque la bobine du contacteur est alimentée, les contacts sont actionnés. Lorsque la bobine n'est plus alimentée les contacts reviennent à l'état repos. C'est un fonctionnement MONOSTABLE ou INSTANTANE.
Caractéristiques et choix
Le choix d'un contacteur se fera en fonction :
De la nature et de la tension du réseau
De la puissance installée
Des caractéristiques de la charge
Des exigences du service désiré
De la catégorie d'emploi

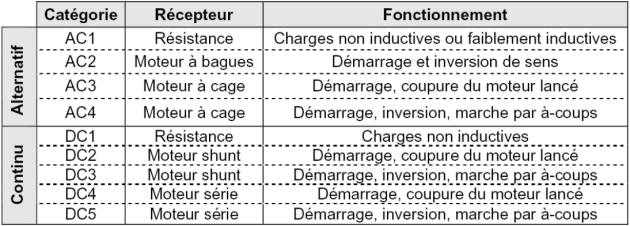

Catégories d'emploi
Contacteurs inverseurs
Il s'agit en faite de deux contacteurs intégrés dans un même boîtier et permettant d'inverser 2 phases suivant que l'on active l'une ou l'autre des bobines
Le symbole entre les deux contacteurs indique qu'une condamnation mécanique interdit l'activation simultanée des deux contacteurs

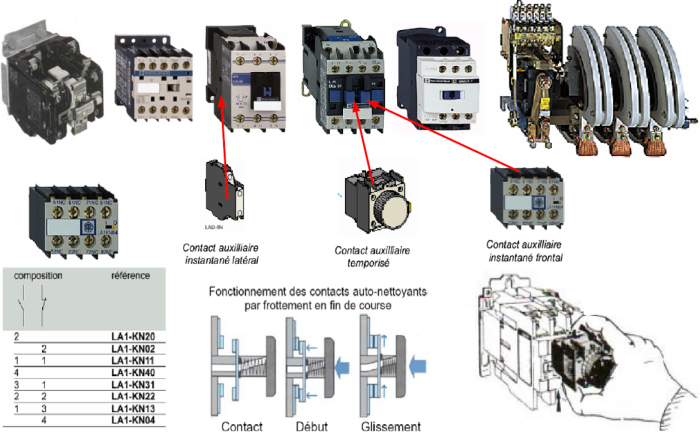

Exemple de contacteurs
