Programmation

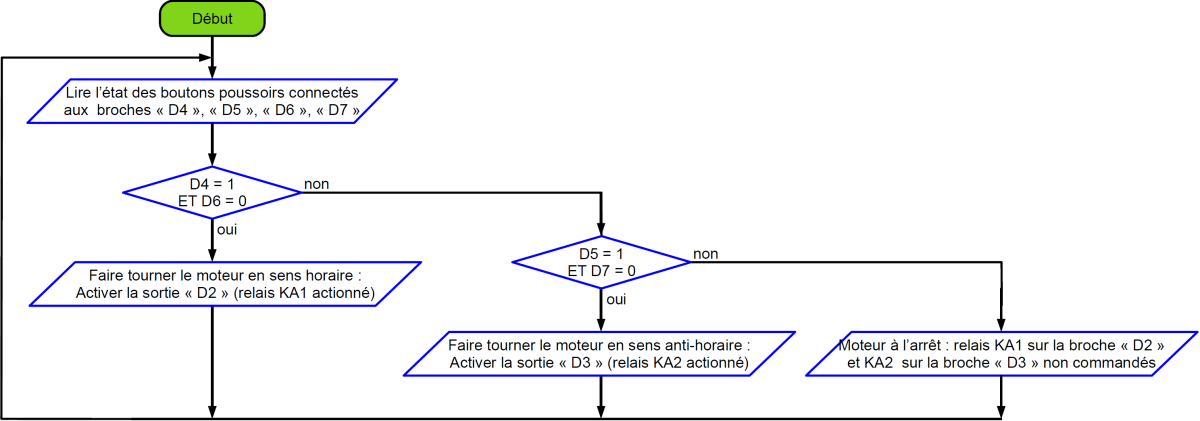

Fonctionnement à programmer

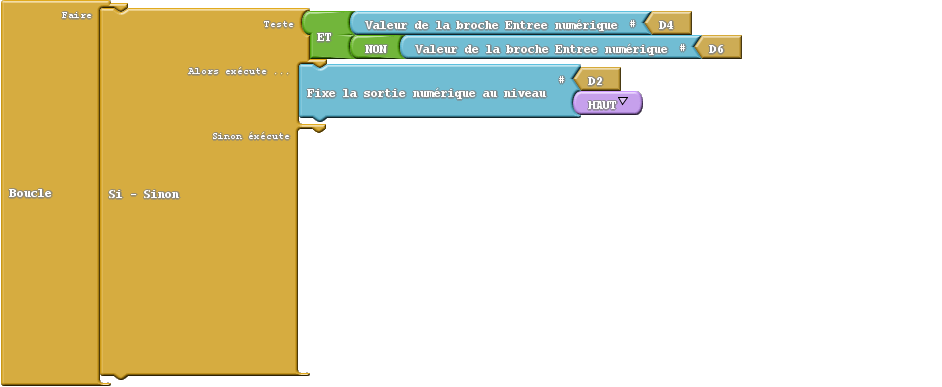

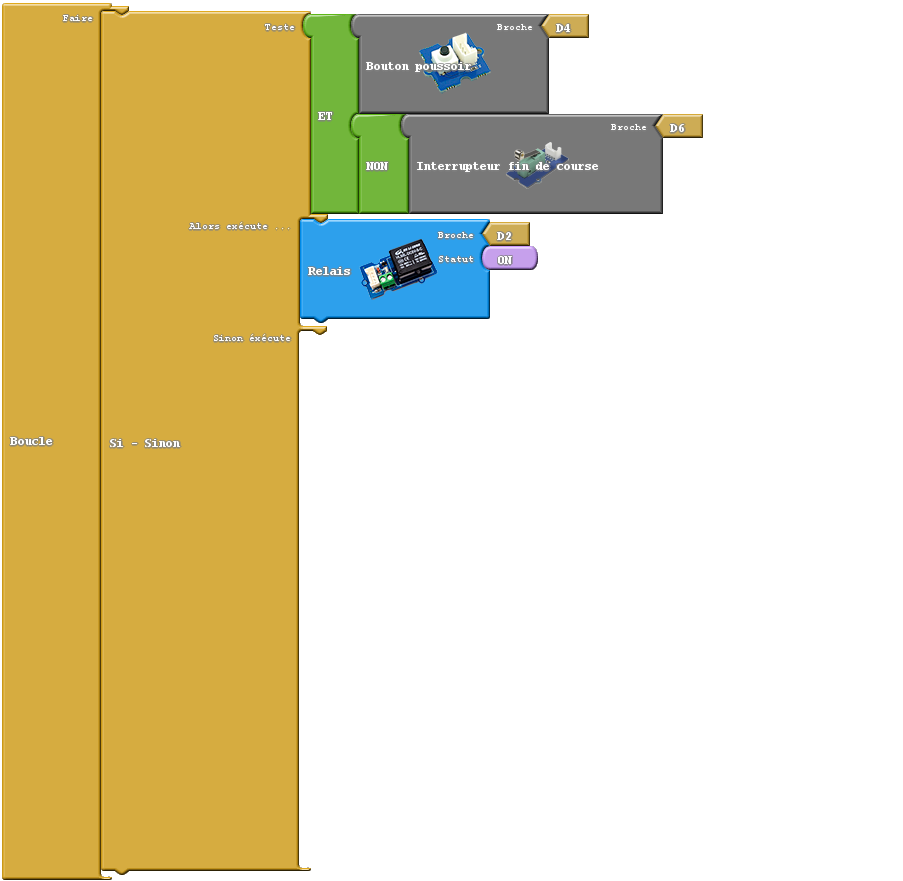

COMPLÉTER puis SAISIR le programme ci-dessous.



Analyse du programme

  • L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.

    • « Teste » si le bouton-poussoir (BP ouverture) connecté sur la broche « D4 » est actionné ET si le capteur fin de course (portail ouvert) connecté sur la broche « D6 » n'est pas actionné.

    • « Alors » la broche « D2 » configurée en sortie numérique est mise au niveau « haut » (relais KA1 commandé pour l'ouverture).

    • « Sinon »

      • la suite à imaginer ...

TRANSFÉRER le programme dans la carte « Arduino » en cliquant sur l'icône

Lors du raccordement de la carte « Arduino » à l’ordinateur, la fenêtre ci-contre s’ouvre, SÉLECTIONNER le « COM » puis cliquer sur

FAIRE VALIDER le fonctionnement.
