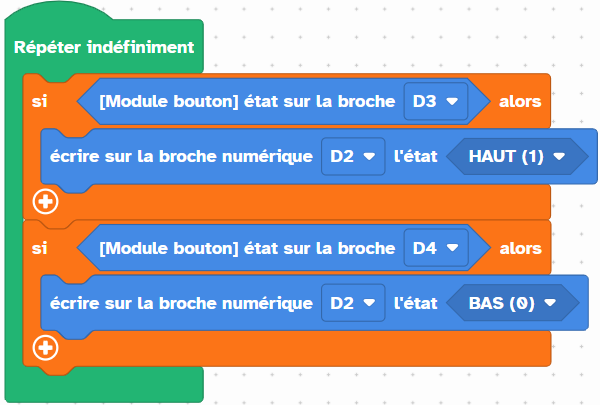

Tutoriel pour « Vitta science »

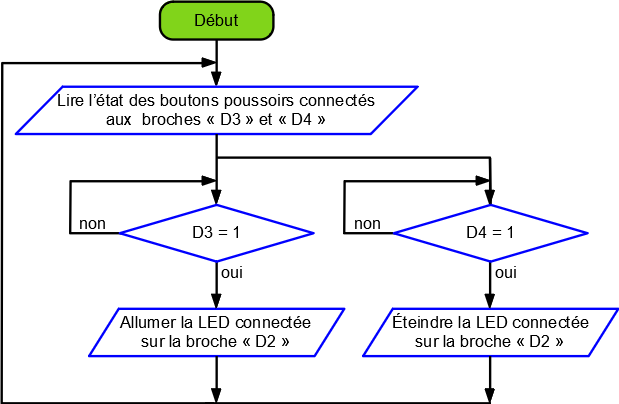

Analyse du programme

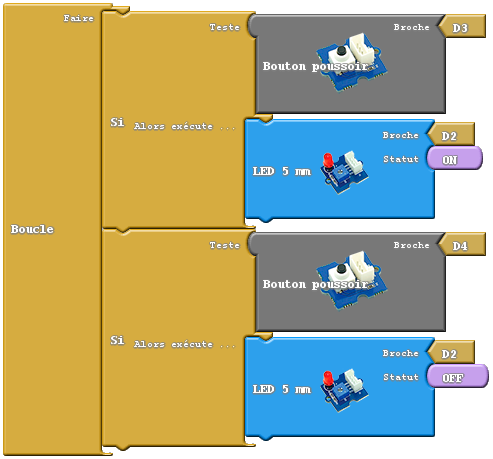

• L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.

  • « Teste » si le bouton-poussoir connecté sur la broche « D3 » est actionné

  • « Alors » la broche « D2 » configurée en sortie numérique est mise au niveau « haut » (allumer la LED)

  • « Teste » si le bouton-poussoir connecté sur la broche « D4 » est actionné

  • « Alors » la broche « D2 » configurée en sortie numérique est mise au niveau « bas » (éteindre la LED)

TRANSFÉRER le programme dans la carte « Arduino » en cliquant sur l'icône

Lors du raccordement de la carte « Arduino » à l’ordinateur, la fenêtre ci-contre s’ouvre, SÉLECTIONNER le « COM » puis cliquer sur

FAIRE VALIDER le fonctionnement.
