Programmation

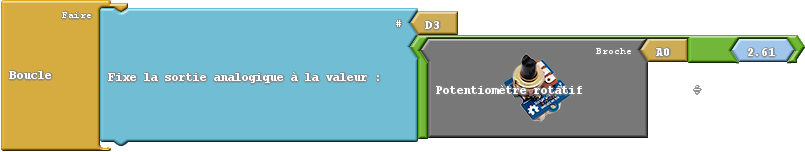

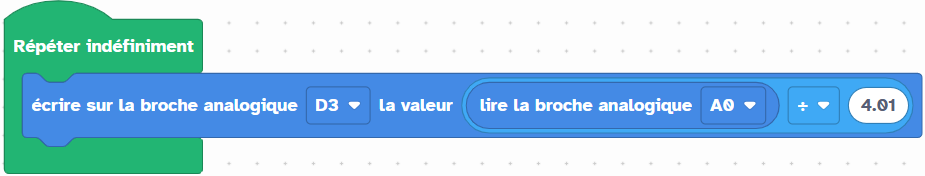

SAISIR le programme ci-dessous.
Analyse du programme
L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.
La broche « D3 » où est connectée la LED est configurée en sortie analogique PWM
La valeur du potentiomètre sur la broche « A0 » donne la valeur à appliquer à la sortie analogique « D3 »
Comme l'entrée analogique avec le potentiomètre délivre un signal variant de 0 à 1023, il faut diviser par 4.01 pour appliquer sur la sortie analogique « D3 » un signal PWM variant de 0 à 255.
TRANSFÉRER le programme dans la carte « Arduino » en cliquant sur l'icône
Lors du raccordement de la carte « Arduino » à l’ordinateur, la fenêtre ci-contre s’ouvre, SÉLECTIONNER le « COM » puis cliquer sur
FAIRE VALIDER le fonctionnement.
