Montage

Vous avez besoin :

Carte Arduino-Uno

  • d'une carte « Arduino - Uno »

Module Grove Base Shield

  • d'une carte d'interface du type « module Grove Base Shield » montée sur une carte « Arduino ».

Carte relais compatible grove

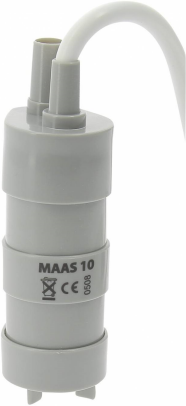

Pompe immergée pour création d'un circuit d'eau camping-car Débit : 10 Litres/minutes

  • Une pompe pour faire circuler l'eau d'arrosage.

Capteur d'humidité Grove

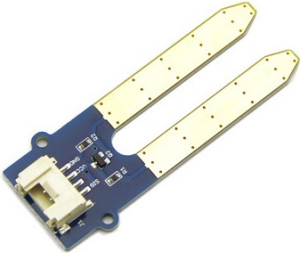

  • Un capteur d'humidité compatible « Grove » pour mesurer la concentration d'eau dans la terre

CONNECTER le module relais sur la broche « D2 » de la carte d'interface.



CONNECTER le capteur d'humidité sur l'entrée analogique « A0 » de la carte d'interface.

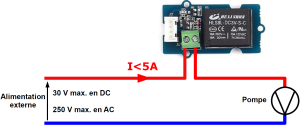

RACCORDER la pompe au contact du relais comme représenté ci-contre.



FAIRE VÉRIFIER votre montage avant de continuer



RACCORDER la carte « Arduino » à un port USB de votre ordinateur.

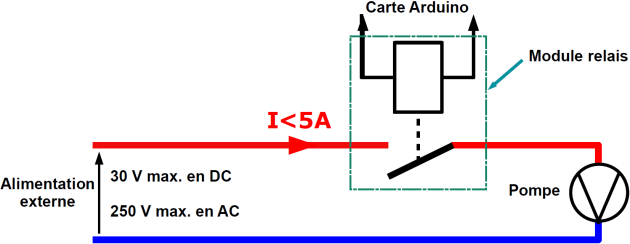

Schéma électrique équivalent
