Module 2 relais Grove

Ce module compatible Grove dispose de 2 relais inverseurs permettant de commuter des charges élevées. Il est livré avec un coffret en plastique et des entretoises (à assembler soi-même).

Ce module se raccorde sur deux sorties digitales du Grove via un câble 4 conducteurs inclus.

En position « HIGH », la led s'allume et le relais fait contact.

Caractéristiques :

  • Interface : digitale compatible Grove

  • Relais : 2 relais SPDT (1 inverseur)

  • Pouvoir de coupure : 10 A/30 V DC - 10 A/250 V DAC

  • Tension maxi : 110 V DC - 250 V AC

  • Indicateurs de contact : Leds

  • Dimensions : 42 x 24 x 20 mm

  • Température de service : -40 °C à +85 °C

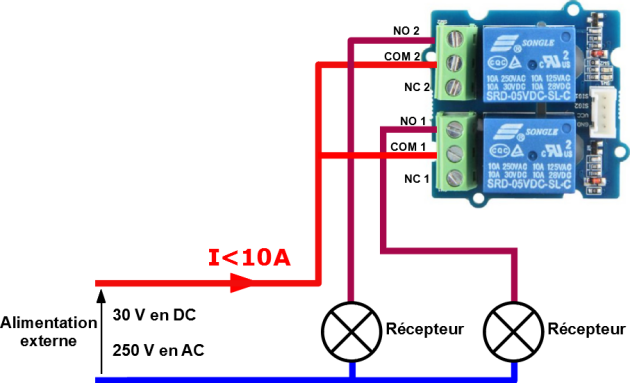

Câblage du module 2 relais

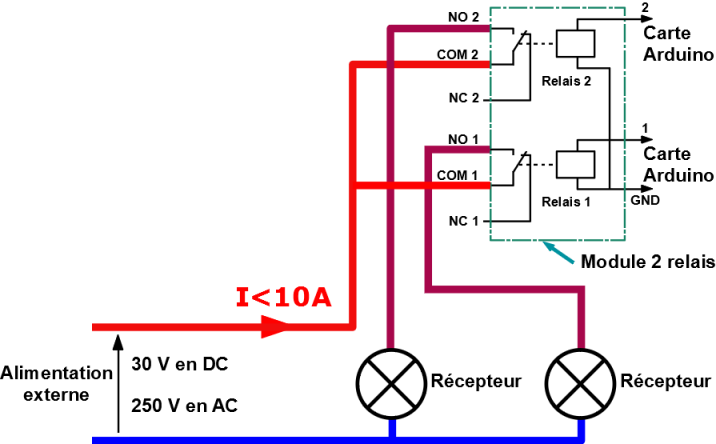

Schéma électrique équivalent
