Montage
Vous avez besoin :
Carte Arduino-Uno
d'une carte « Arduino - Uno »
Module Grove Base Shield
d'une carte d'interface du type « module Grove Base Shield » montée sur une carte « Arduino ».
LED 5mm compatible Grove
Un module led 5 mm compatible « Grove »
Bouton-poussoir compatible Grove
Deux modules bouton-poussoir compatible « Grove »
CONNECTER la LED sur la broche « D2 » de la carte d'interface.
CONNECTER un bouton-poussoir sur la broche « D3 » de la carte d'interface.
CONNECTER un bouton-poussoir sur la broche « D4 » de la carte d'interface.
RACCORDER la carte « Arduino » à un port USB de votre ordinateur.

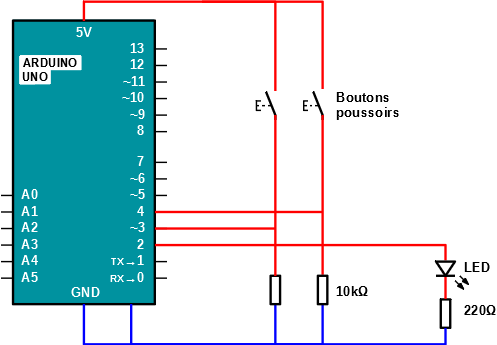

Schéma électrique équivalent
