Montage
Vous avez besoin :
Carte Arduino-Uno
d'une carte « Arduino - Uno »
Module Grove Base Shield
d'une carte d'interface du type « module Grove Base Shield » montée sur une carte « Arduino ».
LED 5mm compatible Grove
Un module led 5 mm compatible « Grove »
Potentiomètre rotatif compatible grove
Un potentiomètre rotatif compatible « Grove » pour simuler un capteur d'humidité
CONNECTER la LED sur la broche « D3 » de la carte d'interface ; c'est une broche qui permet d'appliquer une signal PWM à la LED (~)
CONNECTER le potentiomètre sur l'entrée analogique « A0 » de la carte d'interface.
RACCORDER la carte « Arduino » à un port USB de votre ordinateur.
RACCORDER la carte « Arduino » à un port USB de votre ordinateur.

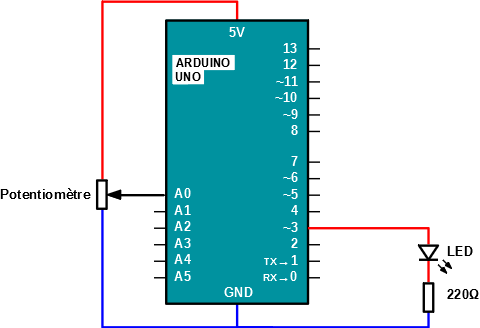

Schéma électrique équivalent
