Construction

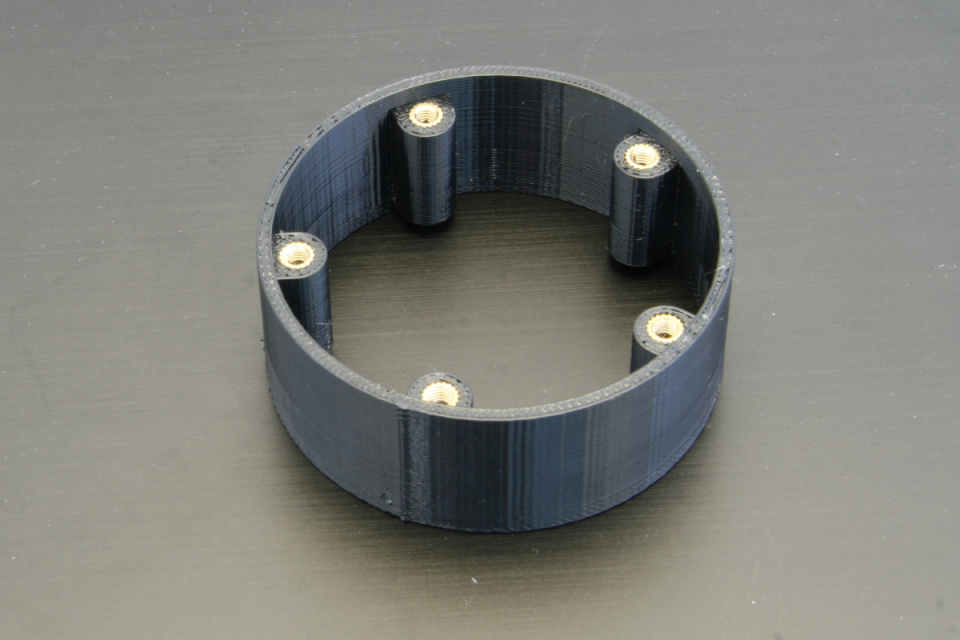

Nous avons utilisé une imprimante 3D pour fabriquer les pièces de cette girouette. Nous pouvons utiliser la technique d'assemblage à base d'inserts filetés posés au fer à souder.

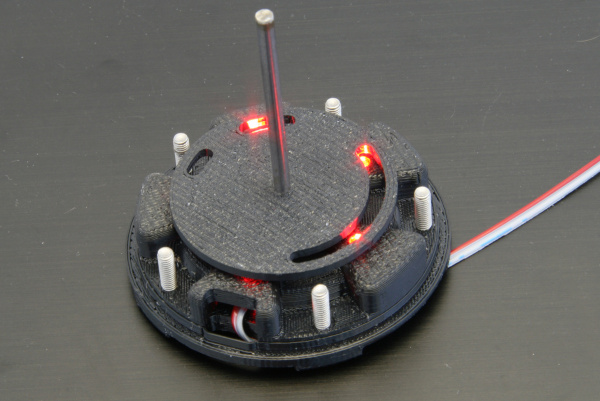

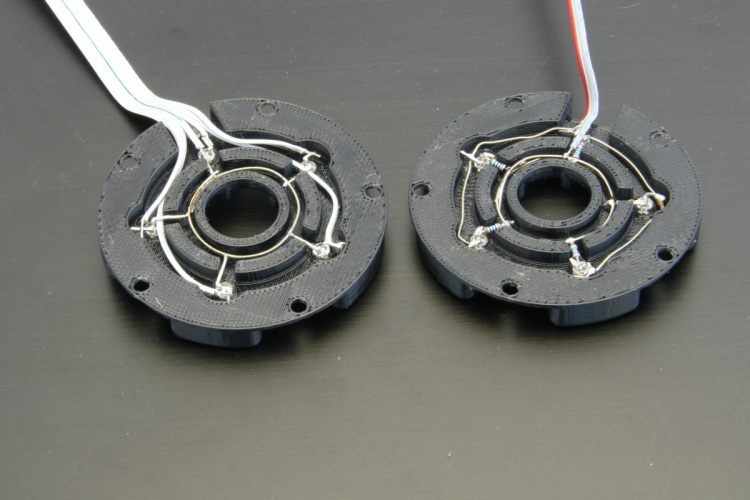

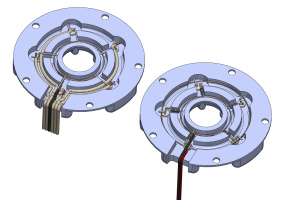

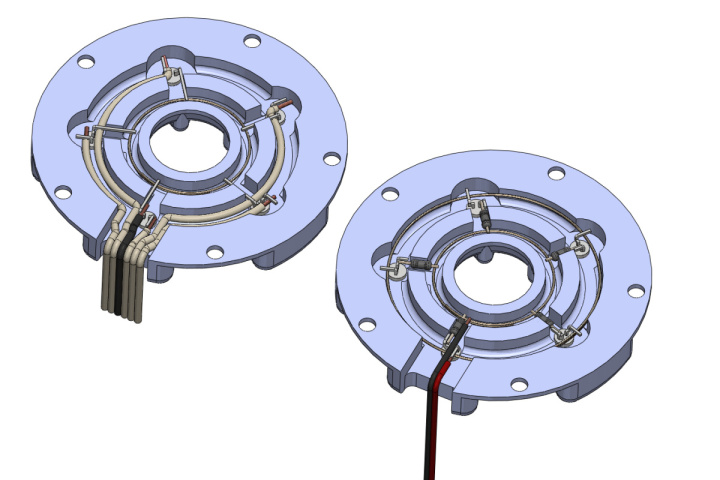

La première chose à faire, c'est le câblage des photo-transistors, des résistances et des LEDs. C'est un peu délicat vu la taille de l'ensemble, mais c'est faisable. Une fois que tout est soudé, les connections sont noyées dans la colle chaude pour limiter les problèmes d'humidité (vérifiez quand même que cela fonctionne avant)

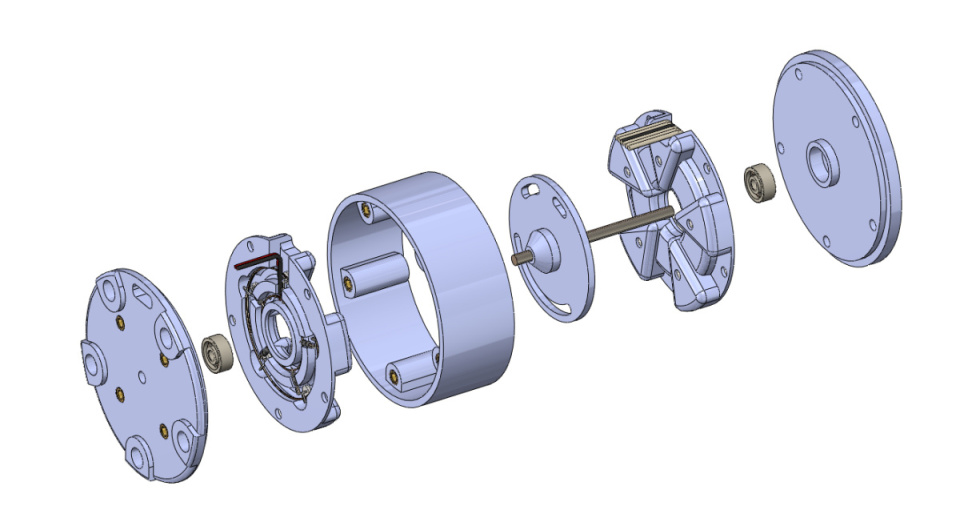

Les pièces du corps s'emboîtent les unes dans les autres, on utilise des roulements à billes inoxydables.

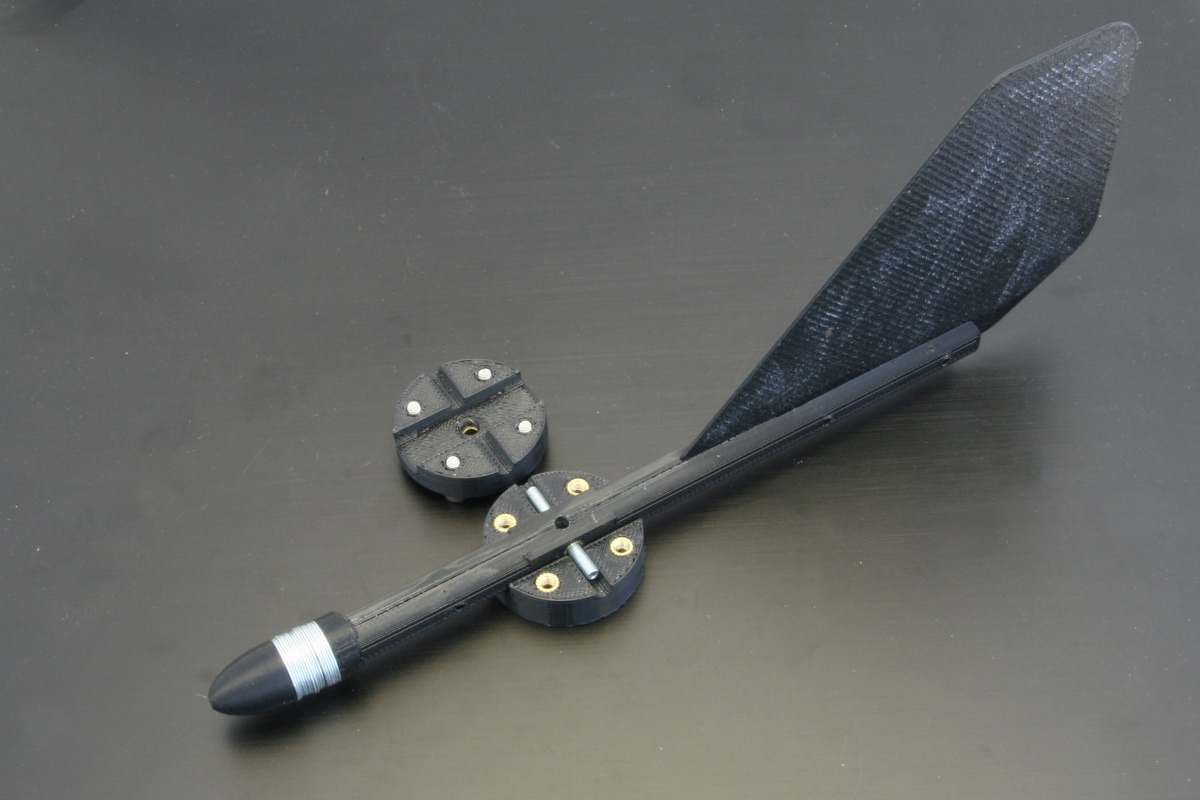

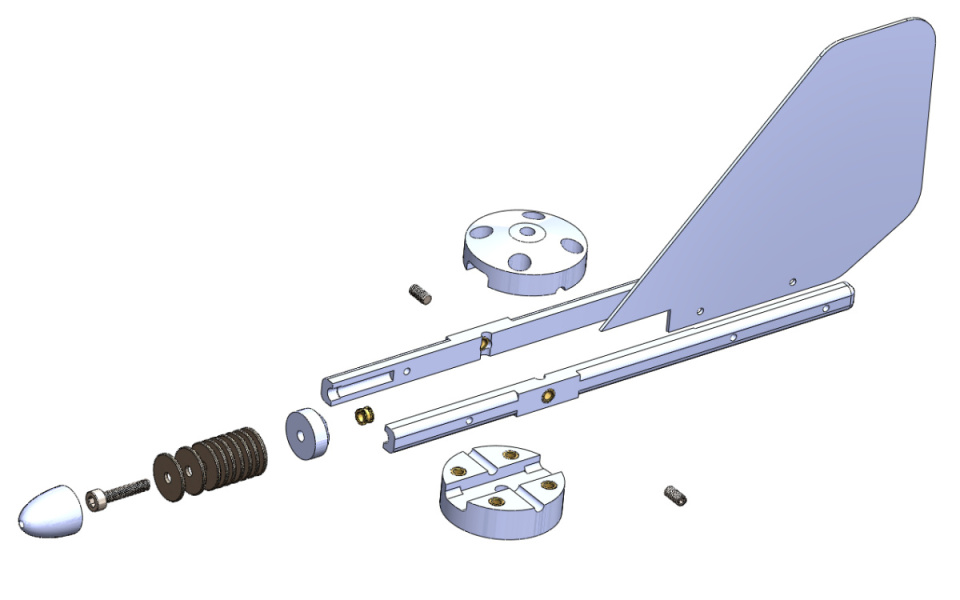

L'assemblage de la flèche n'est pas très compliqué, la barre horizontale est constituée de deux parties collées ensembles, emprisonnant ainsi la dérive. La flèche est bloquée sur l'axe grâce à des vis sans tête. Pour éviter que les mesures ne soient faussées dans le cas d'une installation pas parfaitement horizontale de la girouette, la flèche est équilibrée à l'aide de rondelles métalliques.
